更新時間：2023-02-21 09:22:08

1、套筒排泥閥工作原理

2、套筒排泥閥圖片

3、套筒排泥閥堵塞了怎么辦

4、套筒排泥閥內部結構圖

5、套筒排泥閥帶啟閉機

6、套筒排泥閥型號

套筒排泥閥工作原理

PNF套筒排泥閥一般用于沉淀池排泥井內的池外排泥。由于其結構為內外伸縮套筒，也可用于配水井或出水井內的水位調節，如單管吸泥機出泥、氣浮出水等，一般由碳鋼或不銹鋼制成。

套筒排泥閥圖片

套筒排泥閥堵塞了怎么辦

PNF套筒排泥閥常見堵塞，因為內簡出口直徑方向安裝了提升橫擔。排泥閥全開時，污水中的絲狀雜物在水頭壓力的作用下倒掛在橫擔上。一段時間后，橫擔上會覆蓋絲狀雜物，堵塞排泥閥出口，減少污泥回流。

根據PNF套筒排泥閥堵塞的實際情況，可采用改裝后側面排水的排泥閥。拆下套筒排泥閥，取60厘米長的原套筒排泥閥內筒，用直徑220毫米的不銹鋼盤焊接密封內簡一端，挖出距端105毫米的內簡壁直徑，以200毫米長的圓孔為出泥口，在原預埋排泥立管法蘭上安裝密封橡膠圈，防止回流污泥從兩簡之間泄漏，將改裝后的內簡安裝在排泥立管內，延長排泥閥提升桿，固定在內筒上端的不銹鋼盤上，這樣當所有內簡下降都隱藏在排泥立管內時，排泥閥關閉，停止污泥回流，當內簡下降205湯米露出排泥口時，回流污泥從排泥口排出。原沉淀池排泥閥實際靜壓水頭僅0.7米。排泥閥改造后，靜壓水頭可達1.6米，不增加排泥管數量和直徑，達到增加回流比的目的。由于出泥口沒有橫擔阻塞，解決了出泥口堵塞問題，實際回流比通過回流泵的運行量進行調整。

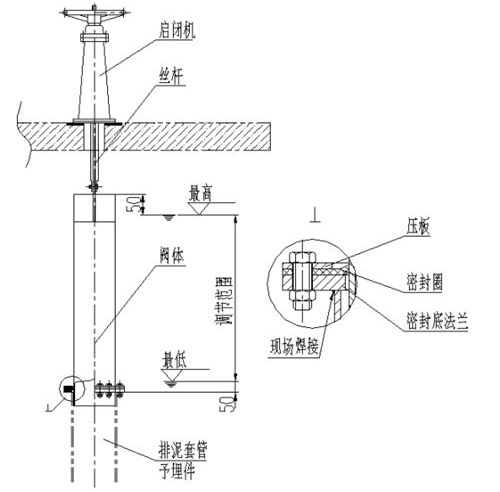

套筒排泥閥內部結構圖

套筒排泥閥帶啟閉機

PNF套筒排泥閥帶啟閉機主要由啟閉機、閥體、調節筒、密封底法蘭、密封圈、壓板、螺桿等組成。套筒排泥閥適用于反應池、濾池、沉淀池等排泥管道。當水深H超過3米時，應另行注明。一般用于小型工程沉淀池的池內排泥。套筒排泥閥安裝在形成錐形底面的池底(以便完全排除池內的底泥)，一般與啟閉機配套使用。如果套筒排泥閥啟閉力小，可以直接加長手輪使用。使用形式有一個以上，主要材料一般是碳鋼和不銹鋼。

套筒排泥閥型號

套筒排泥閥的型號可分為PNF套筒排泥閥、TF型手動套筒排泥閥、PNF套筒排泥閥等。

PNF套筒排泥閥最先出現在渠工閥門（浙江）有限公司。

更新時間：2023-02-21 09:22:08

1、手動套筒排泥閥工作原理

2、手動套筒排泥閥安裝使用說明書

手動套筒排泥閥工作原理

TF手動套筒排泥閥主要用于污水處理廠配水或出水井，用于調節出水水位，也用于各種沉淀池，控制排泥液位，控制沉淀池排泥量。手動套筒排泥閥主要由驅動裝置、驅動絲桿、閥體、調節器等組成。套筒閥采用旋轉調節器的升降來調節流量，調節范圍大于300mm。

手動套筒排泥閥安裝使用說明書

1.安裝手動套筒排泥閥時，管道配對法蘭必須與閥門上的法蘭一致(法蘭要求按GB標準配6公斤或10公斤壓力)

2.安裝手動套筒排泥閥時，啟閉機與閥門保特垂直(偏差應小于3%)

TF型手動套筒排泥閥最先出現在渠工閥門（浙江）有限公司。

更新時間：2023-02-21 09:22:08

1、套筒排泥閥工作原理

2、套筒排泥閥圖片

3、套筒排泥閥堵塞了怎么辦

4、套筒排泥閥內部結構圖

5、套筒排泥閥帶啟閉機

6、套筒排泥閥型號

套筒排泥閥工作原理

TF套筒排泥閥一般用于沉淀池排泥井內的池外排泥。由于其結構為內外伸縮套筒，也可用于配水井或出水井內的水位調節，如單管吸泥機出泥、氣浮出水等，一般由碳鋼或不銹鋼制成。

套筒排泥閥圖片

套筒排泥閥堵塞了怎么辦

TF套筒排泥閥常見堵塞，因為內簡出口直徑方向安裝了提升橫擔。排泥閥全開時，污水中的絲狀雜物在水頭壓力的作用下倒掛在橫擔上。一段時間后，橫擔上會覆蓋絲狀雜物，堵塞排泥閥出口，減少污泥回流。

根據TF套筒排泥閥堵塞的實際情況，可采用改裝后側排水的排泥閥。拆下套筒排泥閥，取60厘米長的原套筒排泥閥內筒，用直徑220毫米的不銹鋼盤焊接密封內簡一端，挖出距端105毫米的內簡壁的直徑，以200毫米長的圓孔為出泥口，在原預埋排泥立管法蘭上安裝密封橡膠圈，防止回流污泥從兩簡之間泄漏，將改裝后的內簡安裝在排泥立管內，延長排泥閥提升桿，固定在內筒上端的不銹鋼盤上，這樣當所有內簡下降都隱藏在排泥立管內時，排泥閥關閉，停止污泥回流，當內簡下降205湯米露出排泥口時，回流污泥從排泥口排出。原沉淀池排泥閥實際靜壓水頭僅0.7米。排泥閥改造后，靜壓水頭可達1.6米，不增加排泥管數量和直徑，達到增加回流比的目的。由于出泥口沒有橫擔阻塞，解決了出泥口堵塞問題，實際回流比通過回流泵的運行量進行調整。

套筒排泥閥內部結構圖

套筒排泥閥帶啟閉機

TF套筒排泥閥帶啟閉機主要由啟閉機、閥體、調節筒、密封底法蘭、密封圈、壓板、螺桿等組成。套筒排泥閥適用于反應池、濾池、沉淀池等排泥管道。當水深H超過3米時，應另行注明。一般用于小型工程沉淀池的池內排泥。套筒排泥閥安裝在形成錐形底面的池底(以便完全排除池內的底泥)，一般與啟閉機配套使用。如果套筒排泥閥啟閉力小，可以直接加長手輪使用。使用形式有一個以上，主要材料一般是碳鋼和不銹鋼。

套筒排泥閥型號

套筒排泥閥的型號可分為PNF套筒排泥閥、TF型手動套筒排泥閥、TF型套筒排泥閥等。

TF型套筒排泥閥最先出現在渠工閥門（浙江）有限公司。
