Q71F不銹鋼對夾式球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:17

產品名稱: Q71F不銹鋼對夾式球閥 產品型號: Q71F
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

不銹鋼對夾式球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。球閥的主要特點是本身結構緊湊,易于操作和維修,不銹鋼對夾式球閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。球閥閥體可以是整體的,也可以是組合式的。本類閥門在管道中一般應當水平安裝。

不銹鋼對夾式球閥的工作原理:

不銹鋼對夾式球閥靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

不銹鋼對夾式球閥的優點:

1.流體阻力小,其阻力系數與同長度的管段相等。

2.結構簡單、體積小、重量輕。

3.緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。

4.操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

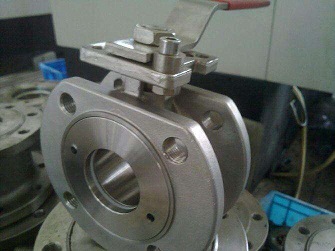

Q71F不銹鋼對夾式球閥

不銹鋼對夾式球閥的使用方法:

1)、操作前須確認管路和閥已被沖洗過。

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(900)時,閥關斷。反向旋轉1/4圈(900)時,閥開啟。

3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。

不銹鋼對夾式球閥的維修:

擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據

不銹鋼對夾式球閥的注意:

球閥在關閉狀態下,閥體內部依舊存在受壓流體

維修前,解除管線壓力并使閥門處于打開位置

維修前,斷開電源或氣源

維修前,將執行機構與支架脫離

1)、填料處得再鎖緊

l若填料涵處有微泄發生,須再鎖緊閥桿螺母(13).

l注意不要鎖太緊,通常再鎖1/4圈~1圈,泄露即會停止。

2)、更換閥座和密封件.

A)、拆卸

l使閥處于半開位置,沖洗、清除閥體內外可能存在的危險物質.

l關閉球閥,拆掉兩邊法蘭上的連接螺栓和螺母,然后將閥由管線上完全移除。

l依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11)、耐磨片(10)、閥桿填料(9)

l拆卸體蓋連接螺栓(5)和螺母,將閥蓋與閥體分離,并拿掉閥蓋墊圈(16)。

l確認閥球(3)在“關斷”位置,這可以將其較容易的從閥體拿出,隨后取出閥座。

l由閥體中孔向下輕推閥桿(6)直到完全取出,然后取出O型圈(8)及閥桿下填料(7)

注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位

B)、重新組裝

清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件

按拆卸的相反順序進行組裝。

用規定的扭矩,交叉鎖緊法蘭連接螺栓(5)。

用規定的扭矩,鎖緊閥桿螺母(13)

安裝執行機構后,輸入相應的信號通過旋轉閥桿帶動閥芯旋轉,使閥門至打開和關閉位置。

如有可能,請?jiān)诨匮b管道前,按相關標準對閥進行壓力密封測試和性能測試。

  1. Q71F不銹鋼對夾式球閥特點
  2. Q71F不銹鋼對夾式球閥如何安裝使用
  3. Q71F不銹鋼對夾式球閥如何操作使用
  4. Q71F不銹鋼對夾式球閥日常保養的操作流程
  5. Q71F不銹鋼對夾式球閥保養當中有哪些注意事項

Q71F不銹鋼對夾式球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q71F不銹鋼對夾式球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q71F不銹鋼對夾式球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q71F不銹鋼對夾式球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q71F不銹鋼對夾式球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q71F不銹鋼對夾式球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q71F不銹鋼對夾式球閥最先出現在渠工閥門(浙江)有限公司

]]>
Q347F不銹鋼固定球閥 http://zenlian.cn/products/qf/bxgqf/4694.html Wed, 15 Mar 2023 12:22:15 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4694 更新時間:2023-02-21 09:20:16 產品名稱: Q347F不銹鋼固定球閥 產品型號: 聯系我們 ...

Q347F不銹鋼固定球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:16

產品名稱: Q347F不銹鋼固定球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

Q347F不銹鋼固定球閥有二塊式和三塊式兩種閥體結構,中法蘭用螺栓連接,密封采用增強PTFE鑲?cè)氩讳P鋼圈內,鋼圈后部沒有彈簧保證閥座緊貼球體,保持密封。上下閥桿均沒有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。

不銹鋼固定球閥適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。

適用溫度:-196~350℃

驅動方式:手動、氣動、電動、液動等。

公稱通徑:DN25-7001″~32″

(1)操作省力:球體由上下軸承支撐,減少摩擦,消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。

(2)密封性能可靠:PTFE單性材料密封圈嵌于不銹鋼閥座內,金屬閥座尾端設有彈簧保證密封圈足夠的預緊力,閥門在使用過程中密封面磨損時,在彈簧作用下閥門繼續保證良好密封性能。

(3)防火結構:為防止由于驟熱或火災的出現,使PTFE密封圈燒毀,發生較大泄漏,而助長火勢,在球體與閥座間設置防火密封環,在密封圈燒毀時,在彈簧力作用下,將閥座密封環迅速推向球體上,形成金屬與金屬密封,起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。

(4)自動泄壓功能:當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時,閥座后退脫離球體,達到自動泄壓的效果,卸壓后閥座自動復位。

(5)排泄管路:閥體上下均設置排泄孑L,可檢查閥座是否發生泄漏,在工作中,閥門處于全開或全關時,卸掉中腔壓力,可直接更換填料;可以排放中腔滯留物,減少介質對閥門的污染。輔助密封設置系統(客戶需要請?jiān)谟嗁?gòu)時說明)

(6)本閥門設計有輔助的閥座緊急密封系統,一旦密封受損或出現緊急十青況而不能密封時,通過輔助密封系統向密封面注射相應的密封劑即可修復密封面,達到緊急密封。當輸送的介質不潔或含有少量顆粒時,為保護密封面,確保達到可靠的密封,還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

(7)廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。 不銹鋼固定球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。球閥的主要特點是本身結構緊湊,易于操作和維修,不銹鋼固定球閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。球閥閥體可以是整體的,也可以是組合式的。本類閥門在管道中一般應當水平安裝。

Q347F不銹鋼固定球閥的工作原理:

不銹鋼固定球閥靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

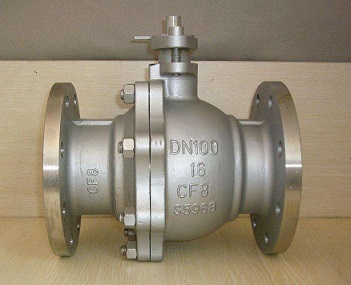

不銹鋼固定球閥(Q347F,Q47Y,Q47H)

Q347F不銹鋼固定球閥的優點:

1.流體阻力小,其阻力系數與同長度的管段相等。oCM

2.結構簡單、體積小、重量輕。oCM

3.緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。oCM

4.操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。oCM

5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。oCM

6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。oCM

7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

Q347F不銹鋼固定球閥的使用方法:

1)、操作前須確認管路和閥已被沖洗過。oCM

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(900)時,閥關斷。反向旋轉1/4圈(900)時,閥開啟。oCM

3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。oCM

不銹鋼固定球閥維修oCM

擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據

Q347F不銹鋼固定球閥的注意事項:

球閥在關閉狀態下,閥體內部依舊存在受壓流體oCM

維修前,解除管線壓力并使閥門處于打開位置oCM

維修前,斷開電源或氣源oCM

維修前,將執行機構與支架脫離oCM

1)、填料處得再鎖緊oCM

l若填料涵處有微泄發生,須再鎖緊閥桿螺母(13).oCM

l注意不要鎖太緊,通常再鎖1/4圈~1圈,泄露即會停止。oCM

2)、更換閥座和密封件.oCM

A)、拆卸oCM

l使閥處于半開位置,沖洗、清除閥體內外可能存在的危險物質.oCM

l關閉球閥,拆掉兩邊法蘭上的連接螺栓和螺母,然后將閥由管線上完全移除。oCM

l依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11)、耐磨片(10)、閥桿填料(9)oCM

l拆卸體蓋連接螺栓(5)和螺母,將閥蓋與閥體分離,并拿掉閥蓋墊圈(16)。oCM

l確認閥球(3)在“關斷”位置,這可以將其較容易的從閥體拿出,隨后取出閥座。oCM

l由閥體中孔向下輕推閥桿(6)直到完全取出,然后取出O型圈(8)及閥桿下填料(7)oCM

注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位oCM

B)、重新組裝oCM

清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件oCM

按拆卸的相反順序進行組裝。oCM

用規定的扭矩,交叉鎖緊法蘭連接螺栓(5)。oCM

用規定的扭矩,鎖緊閥桿螺母(13)oCM

安裝執行機構后,輸入相應的信號通過旋轉閥桿帶動閥芯旋轉,使閥門至打開和關閉位置。oCM

如有可能,請?jiān)诨匮b管道前,按相關標準對閥進行壓力密封測試和性能測試。

  1. Q347F不銹鋼固定球閥特點
  2. Q347F不銹鋼固定球閥如何安裝使用
  3. Q347F不銹鋼固定球閥如何操作使用
  4. Q347F不銹鋼固定球閥日常保養的操作流程
  5. Q347F不銹鋼固定球閥保養當中有哪些注意事項

Q347F不銹鋼固定球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q347F不銹鋼固定球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q347F不銹鋼固定球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q347F不銹鋼固定球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q347F不銹鋼固定球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q347F不銹鋼固定球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q347F不銹鋼固定球閥最先出現在渠工閥門(浙江)有限公司。

]]>
Q41PPL不銹鋼高溫一體式球閥 http://zenlian.cn/products/qf/bxgqf/4693.html Wed, 15 Mar 2023 12:22:03 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4693 更新時間:2023-02-21 09:20:16 產品名稱: Q41PPL不銹鋼高溫一體式球閥 產品型號: 聯...

Q41PPL不銹鋼高溫一體式球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:16

產品名稱: Q41PPL不銹鋼高溫一體式球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

Q41PPL不銹鋼高溫一體式球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。球閥的主要特點是本身結構緊湊,易于操作和維修,不銹鋼高溫一體式球閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。球閥閥體可以是整體的,也可以是組合式的。本類閥門在管道中一般應當水平安裝。

Q41PPL不銹鋼高溫一體式球閥的工作原理:

不銹鋼高溫一體式球閥靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

Q41PPL不銹鋼高溫一體式球閥的優點:

1.流體阻力小,其阻力系數與同長度的管段相等。oCM

2.結構簡單、體積小、重量輕。oCM

3.緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。oCM

4.操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。oCM

5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。oCM

6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。oCM

7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

Q41PPL不銹鋼高溫一體式球閥的使用方法:

1)、操作前須確認管路和閥已被沖洗過。oCM

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(900)時,閥關斷。反向旋轉1/4圈(900)時,閥開啟。oCM

3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。oCM

不銹鋼高溫一體式球閥維修oCM

擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據

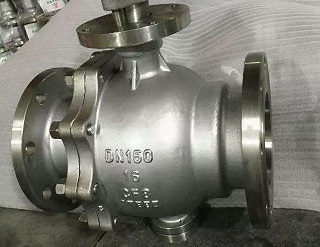

不銹鋼高溫一體式球閥

Q41PPL不銹鋼高溫一體式球閥的注意事項:

球閥在關閉狀態下,閥體內部依舊存在受壓流體oCM

維修前,解除管線壓力并使閥門處于打開位置oCM

維修前,斷開電源或氣源oCM

維修前,將執行機構與支架脫離oCM

1)、填料處得再鎖緊oCM

l若填料涵處有微泄發生,須再鎖緊閥桿螺母(13).oCM

l注意不要鎖太緊,通常再鎖1/4圈~1圈,泄露即會停止。oCM

2)、更換閥座和密封件.oCM

A)、拆卸oCM

l使閥處于半開位置,沖洗、清除閥體內外可能存在的危險物質.oCM

l關閉球閥,拆掉兩邊法蘭上的連接螺栓和螺母,然后將閥由管線上完全移除。oCM

l依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11)、耐磨片(10)、閥桿填料(9)oCM

l拆卸體蓋連接螺栓(5)和螺母,將閥蓋與閥體分離,并拿掉閥蓋墊圈(16)。oCM

l確認閥球(3)在“關斷”位置,這可以將其較容易的從閥體拿出,隨后取出閥座。oCM

l由閥體中孔向下輕推閥桿(6)直到完全取出,然后取出O型圈(8)及閥桿下填料(7)oCM

注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位oCM

B)、重新組裝oCM

清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件oCM

按拆卸的相反順序進行組裝。oCM

用規定的扭矩,交叉鎖緊法蘭連接螺栓(5)。oCM

用規定的扭矩,鎖緊閥桿螺母(13)oCM

安裝執行機構后,輸入相應的信號通過旋轉閥桿帶動閥芯旋轉,使閥門至打開和關閉位置。oCM

如有可能,請?jiān)诨匮b管道前,按相關標準對閥進行壓力密封測試和性能測試。

  1. Q41PPL不銹鋼高溫一體式球閥特點
  2. Q41PPL不銹鋼高溫一體式球閥如何安裝使用
  3. Q41PPL不銹鋼高溫一體式球閥如何操作使用
  4. Q41PPL不銹鋼高溫一體式球閥日常保養的操作流程
  5. Q41PPL不銹鋼高溫一體式球閥保養當中有哪些注意事項

Q41PPL不銹鋼高溫一體式球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q41PPL不銹鋼高溫一體式球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q41PPL不銹鋼高溫一體式球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q41PPL不銹鋼高溫一體式球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q41PPL不銹鋼高溫一體式球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q41PPL不銹鋼高溫一體式球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q41PPL不銹鋼高溫一體式球閥最先出現在渠工閥門(浙江)有限公司。

]]>
Q11F不銹鋼絲扣球閥 http://zenlian.cn/products/qf/bxgqf/4692.html Wed, 15 Mar 2023 12:21:52 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4692 更新時間:2023-02-21 09:20:16 產品名稱: Q11F不銹鋼絲扣球閥 產品型號: 聯系我們 技...

Q11F不銹鋼絲扣球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:16

產品名稱: Q11F不銹鋼絲扣球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

Q11F不銹鋼絲扣球閥適用于Class800以下的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,超達集團的一片式絲扣球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。一片式絲扣球閥的驅動方式為手動、蝸輪傳動、氣動或電動。一片式絲扣球閥采用螺紋連接。

不銹鋼絲扣球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。球閥的主要特點是本身結構緊湊,易于操作和維修,不銹鋼絲扣球閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。球閥閥體可以是整體的,也可以是組合式的。本類閥門在管道中一般應當水平安裝。

Q11F不銹鋼絲扣球閥的工作原理:

不銹鋼絲扣球閥靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

Q11F不銹鋼絲扣球閥的優點:

1.流體阻力小,其阻力系數與同長度的管段相等。oCM

2.結構簡單、體積小、重量輕。oCM

3.緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。oCM

4.操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。oCM

5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。oCM

6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。oCM

7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

Q11F不銹鋼絲扣球閥的使用方法:

1)、操作前須確認管路和閥已被沖洗過。oCM

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(900)時,閥關斷。反向旋轉1/4圈(900)時,閥開啟。oCM

3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。oCM

Q11F不銹鋼絲扣球閥的維修:

擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據

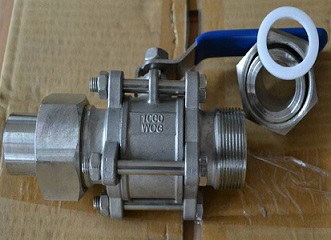

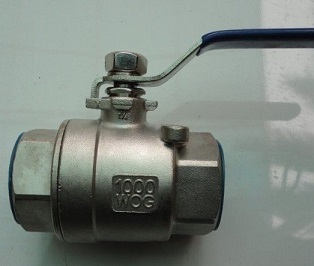

Q11F不銹鋼絲扣球閥

Q11F不銹鋼絲扣球閥的注意:

球閥在關閉狀態下,閥體內部依舊存在受壓流體oCM

維修前,解除管線壓力并使閥門處于打開位置oCM

維修前,斷開電源或氣源oCM

維修前,將執行機構與支架脫離oCM

1)、填料處得再鎖緊oCM

l若填料涵處有微泄發生,須再鎖緊閥桿螺母(13).oCM

l注意不要鎖太緊,通常再鎖1/4圈~1圈,泄露即會停止。oCM

2)、更換閥座和密封件.oCM

A)、拆卸oCM

l使閥處于半開位置,沖洗、清除閥體內外可能存在的危險物質.oCM

l關閉球閥,拆掉兩邊法蘭上的連接螺栓和螺母,然后將閥由管線上完全移除。oCM

l依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11)、耐磨片(10)、閥桿填料(9)oCM

l拆卸體蓋連接螺栓(5)和螺母,將閥蓋與閥體分離,并拿掉閥蓋墊圈(16)。oCM

l確認閥球(3)在“關斷”位置,這可以將其較容易的從閥體拿出,隨后取出閥座。oCM

l由閥體中孔向下輕推閥桿(6)直到完全取出,然后取出O型圈(8)及閥桿下填料(7)oCM

注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位oCM

B)、重新組裝oCM

清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件oCM

按拆卸的相反順序進行組裝。oCM

用規定的扭矩,交叉鎖緊法蘭連接螺栓(5)。oCM

用規定的扭矩,鎖緊閥桿螺母(13)oCM

安裝執行機構后,輸入相應的信號通過旋轉閥桿帶動閥芯旋轉,使閥門至打開和關閉位置。oCM

如有可能,請?jiān)诨匮b管道前,按相關標準對閥進行壓力密封測試和性能測試。

  1. Q11F不銹鋼絲扣球閥特點
  2. Q11F不銹鋼絲扣球閥如何安裝使用
  3. Q11F不銹鋼絲扣球閥如何操作使用
  4. Q11F不銹鋼絲扣球閥日常保養的操作流程
  5. Q11F不銹鋼絲扣球閥保養當中有哪些注意事項

Q11F不銹鋼絲扣球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q11F不銹鋼絲扣球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q11F不銹鋼絲扣球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q11F不銹鋼絲扣球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q11F不銹鋼絲扣球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q11F不銹鋼絲扣球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q11F不銹鋼絲扣球閥最先出現在渠工閥門(浙江)有限公司。

]]>
Q41F不銹鋼304球閥 http://zenlian.cn/products/qf/bxgqf/4691.html Wed, 15 Mar 2023 12:21:39 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4691 更新時間:2023-02-21 09:20:16 產品名稱: Q41F不銹鋼304球閥 產品型號: 聯系我們 ...

Q41F不銹鋼304球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:16

產品名稱: Q41F不銹鋼304球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

Q41F不銹鋼304球閥

  1. Q41F不銹鋼304球閥特點
  2. Q41F不銹鋼304球閥如何安裝使用
  3. Q41F不銹鋼304球閥如何操作使用
  4. Q41F不銹鋼304球閥日常保養的操作流程
  5. Q41F不銹鋼304球閥保養當中有哪些注意事項

Q41F不銹鋼304球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q41F不銹鋼304球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q41F不銹鋼304球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q41F不銹鋼304球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q41F不銹鋼304球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q41F不銹鋼304球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q41F不銹鋼304球閥最先出現在渠工閥門(浙江)有限公司。

]]>
Q11F不銹鋼螺紋球閥 http://zenlian.cn/products/qf/bxgqf/4690.html Wed, 15 Mar 2023 12:21:28 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4690 更新時間:2023-02-21 09:20:16 產品名稱: Q11F不銹鋼螺紋球閥 產品型號: 聯系我們 技...

Q11F不銹鋼螺紋球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:16

產品名稱: Q11F不銹鋼螺紋球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

Q11F不銹鋼螺紋球閥

  1. Q11F不銹鋼螺紋球閥特點
  2. Q11F不銹鋼螺紋球閥如何安裝使用
  3. Q11F不銹鋼螺紋球閥如何操作使用
  4. Q11F不銹鋼螺紋球閥日常保養的操作流程
  5. Q11F不銹鋼螺紋球閥保養當中有哪些注意事項

Q11F不銹鋼螺紋球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q11F不銹鋼螺紋球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q11F不銹鋼螺紋球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q11F不銹鋼螺紋球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q11F不銹鋼螺紋球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q11F不銹鋼螺紋球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q11F不銹鋼螺紋球閥最先出現在渠工閥門(浙江)有限公司。

]]>
Q341F渦輪不銹鋼球閥 http://zenlian.cn/products/qf/bxgqf/4689.html Wed, 15 Mar 2023 12:21:15 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4689 更新時間:2023-02-21 09:20:15 產品名稱: Q341F渦輪不銹鋼球閥 產品型號: 聯系我們 ...

Q341F渦輪不銹鋼球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:15

產品名稱: Q341F渦輪不銹鋼球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

Q341F渦輪不銹鋼球閥

  1. Q341F渦輪不銹鋼球閥特點
  2. Q341F渦輪不銹鋼球閥如何安裝使用
  3. Q341F渦輪不銹鋼球閥如何操作使用
  4. Q341F渦輪不銹鋼球閥日常保養的操作流程
  5. Q341F渦輪不銹鋼球閥保養當中有哪些注意事項

Q341F渦輪不銹鋼球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q341F渦輪不銹鋼球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q341F渦輪不銹鋼球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q341F渦輪不銹鋼球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q341F渦輪不銹鋼球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q341F渦輪不銹鋼球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q341F渦輪不銹鋼球閥最先出現在渠工閥門(浙江)有限公司。

]]>
FQF不銹鋼浮球閥 http://zenlian.cn/products/qf/bxgqf/4688.html Wed, 15 Mar 2023 12:21:04 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4688 更新時間:2023-02-21 09:20:15 產品名稱: FQF不銹鋼浮球閥 產品型號: 聯系我們 技術參...

FQF不銹鋼浮球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:15

產品名稱: FQF不銹鋼浮球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

FQF不銹鋼浮球閥

  1. FQF不銹鋼浮球閥特點
  2. FQF不銹鋼浮球閥如何安裝使用
  3. FQF不銹鋼浮球閥如何操作使用
  4. FQF不銹鋼浮球閥日常保養的操作流程
  5. FQF不銹鋼浮球閥保養當中有哪些注意事項

FQF不銹鋼浮球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

FQF不銹鋼浮球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

FQF不銹鋼浮球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

FQF不銹鋼浮球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

FQF不銹鋼浮球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

FQF不銹鋼浮球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

FQF不銹鋼浮球閥最先出現在渠工閥門(浙江)有限公司。

]]>
Q21F不銹鋼活接球閥 http://zenlian.cn/products/qf/bxgqf/4685.html Wed, 15 Mar 2023 12:20:28 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4685 更新時間:2023-02-21 09:20:15 產品名稱: Q21F不銹鋼活接球閥 產品型號: 聯系我們 技...

Q21F不銹鋼活接球閥最先出現在渠工閥門(浙江)有限公司

]]>

更新時間:2023-02-21 09:20:15

產品名稱: Q21F不銹鋼活接球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

Q21F不銹鋼活接球閥

  1. Q21F不銹鋼活接球閥特點
  2. Q21F不銹鋼活接球閥如何安裝使用
  3. Q21F不銹鋼活接球閥如何操作使用
  4. Q21F不銹鋼活接球閥日常保養的操作流程
  5. Q21F不銹鋼活接球閥保養當中有哪些注意事項

Q21F不銹鋼活接球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q21F不銹鋼活接球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q21F不銹鋼活接球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q21F不銹鋼活接球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q21F不銹鋼活接球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q21F不銹鋼活接球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q21F不銹鋼活接球閥最先出現在渠工閥門(浙江)有限公司。

]]>
Q41F不銹鋼浮動球閥 http://zenlian.cn/products/qf/bxgqf/4684.html Wed, 15 Mar 2023 12:20:17 +0000 http://wh-nhbo1m216qf7ckkvywk.my3w.com/wp498/?p=4684 更新時間:2023-02-21 09:20:14 產品名稱: Q41F不銹鋼浮動球閥 產品型號: 聯系我們 技...

Q41F不銹鋼浮動球閥最先出現在渠工閥門(浙江)有限公司。

]]>

更新時間:2023-02-21 09:20:14

產品名稱: Q41F不銹鋼浮動球閥 產品型號: 聯系我們
技術參數: 不銹鋼(如需特殊材質可來電咨詢) 制造標準: 國標GB、德國DIN、美國API、ANSI

Q41F不銹鋼浮動球閥

  1. Q41F不銹鋼浮動球閥特點
  2. Q41F不銹鋼浮動球閥如何安裝使用
  3. Q41F不銹鋼浮動球閥如何操作使用
  4. Q41F不銹鋼浮動球閥日常保養的操作流程
  5. Q41F不銹鋼浮動球閥保養當中有哪些注意事項

Q41F不銹鋼浮動球閥 球閥啟閉件(球體)由閥桿驅動,繞球閥軸旋轉。也可用于流體的調節和控制,其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強,特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換,還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

Q41F不銹鋼浮動球閥特點

1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊,密封圈為合金鋼堆焊,開關時硬密封球閥不會磨損太大(硬度系數為65-70)

2、密封性能好;由于硬密封球閥的密封是人工研磨的,直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。

3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接,當外力超過彈簧的預緊力時,開關非常輕。

4、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門,以及人們的日常生活。

Q41F不銹鋼浮動球閥如何安裝使用

1.室內裝置或有防護方法的戶外應用;

2.室外露天裝置,有風、砂、雨露、陽光等侵蝕;

3.易燃、易爆氣體或粉塵環境;

4.濕熱帶、干熱帶環境;

5.管道介質溫度高達450℃以上;

6.環境溫度低于-20℃;

7.易被水淹或浸泡;

8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;

10.振動劇烈的場合;易發生火災的場合;

Q41F不銹鋼浮動球閥如何操作使用

1)操作前必須確認管道和閥門已被沖洗過。

2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時,閥門關閉。當反向旋轉1/4圈(90°)時,閥門打開。

3)當執行機構指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭垂直于管道時,閥門關閉。

Q41F不銹鋼浮動球閥日常保養的操作流程

具有較長的使用壽命和免維護期,將依靠以下因素:正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。

球閥關閉時,閥體內仍有壓力流體。

維修前:解除管道壓力,使閥門處于開啟位置,斷開電源或氣源,將執行機構與支架分開。

拆卸分解操作前,必須先檢查球閥上下游管道的壓力。

在分解和再組裝過程中,必須小心防止損壞零件的密封面,特別是非金屬零件。取出O型圈時,應使用專用工具。

法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

非金屬零件應立即從清洗劑中取出,不得長時間浸泡。

清洗后,需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

裝配前還應清洗新零件。

裝配過程中,不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染,粘附或停留在零件表面或進入內腔。如果填料發生微泄漏,則鎖定閥桿和螺母。

A),拆卸

注:不要鎖得太緊,通常再鎖1/4~1圈,泄漏就會停止。

使閥門處于半開位置,沖洗,清除閥體內外可能存在的危險物質。

關閉球閥,拆下兩側法蘭上的連接螺栓和螺母,然后從管道上完全拆下閥門。

依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。

拆下體蓋連接螺栓和螺母,將閥蓋與閥體分開,取下閥蓋墊圈。

確認閥球處于關閉位置,這樣更容易從閥體中取出,然后取出閥座。

將閥桿從閥體中孔向下推至完全取出,然后取出O型圈和閥桿下填料。

B),重新組裝。

注:請小心操作,以免劃傷閥桿表面和閥體填料函的密封部位。

清洗和檢查拆卸零件,強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。

按相反的拆卸順序組裝。

用規定的扭矩交叉鎖緊法蘭連接螺栓。

用規定的扭矩鎖緊閥桿螺母。

安裝執行機構后,輸入相應的信號,通過旋轉閥桿驅動閥芯旋轉,使閥門達到開關位置。

如有可能,請?jiān)诨匮b管道前按相關標準對閥門進行壓力密封試驗和性能試驗。

Q41F不銹鋼浮動球閥保養當中有哪些注意事項

(1)拆卸分解操作前,必須先查明球閥上下游管道的壓力。

(2)非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。

(3)法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。

(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時,金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。

(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時,必須清除附著在墻上的所有油、污垢、膠水、灰塵等。

(6)球閥分解再裝配時,必須小心防止損壞零件的密封面,尤其是非金屬零件。取出O型圈時,應使用專用工具。

(7)清洗后,需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝,但不得長時間擱置,否則會生銹,被灰塵污染。

(8)裝配前應清洗新零件。

(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時,可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂,在橡膠密封件上涂上薄層潤滑脂,在閥桿密封面和摩擦表面涂上薄層潤滑脂。

(10)裝配過程中,不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物,粘附或停留在零件表面或進入內腔。

Q41F不銹鋼浮動球閥最先出現在渠工閥門(浙江)有限公司。

]]>
