直流式柱塞閥(U45SM/U45H直流式柱塞閥工作原理及特點)最先出現在渠工閥門(浙江)有限公司。
]]>U45H直流式柱塞閥當手輪旋轉時,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性。
U45SM直流式柱塞閥特點:
1、開關柱塞閥時,柱塞在密封圈中緩慢移動,接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合,從而保證了閥門的密封性,杜*了內外泄漏。
4、關閉時,柱塞插入下密封圈,截?cái)嗔鞯?開啟時,柱塞雖然脫離下密封圈,但仍藏在上密封圈內,保持與外界隔離,不致發生泄漏。
直流式柱塞閥(U45SM/U45H直流式柱塞閥工作原理及特點)最先出現在渠工閥門(浙江)有限公司。
]]>不銹鋼柱塞閥(不銹鋼柱塞閥有哪些規格型號及結構特點)最先出現在渠工閥門(浙江)有限公司。
]]>不銹鋼柱塞閥有哪些規格型號
規格型號分為:U41S不銹鋼柱塞閥,不銹鋼法蘭柱塞閥,U41SM不銹鋼柱塞閥。
不銹鋼柱塞閥結構特點
一. 螺紋連接或承插焊連接直通式柱塞閥
1、流道:直通式
2、閥體、閥蓋為鑄鋼或鑄鋼件,柱塞、閥桿、隔離環為不銹鋼。密封圈為柔性石墨或聚四氟乙烯
3、密封環、隔離環由閥體和閥蓋連接螺栓、螺母、彈簧墊壓緊
4、靠柱塞外徑與密封環內經實現密封
5、該閥啟閉速度較慢
二.對焊接連接直通式柱塞閥
1、流道:直通式
2、閥體、閥蓋材料為鑄鋼
3、其他結構特點同序號
三.法蘭連接直通式柱塞閥
1、流道:直通式
2、閥體、閥蓋為鑄鋼或鑄鋼件,柱塞、閥桿、隔離環為不銹鋼。密封圈為柔性石墨或聚四氟乙烯
3、密封環、隔離環由閥體和閥蓋連接螺栓、螺母、彈簧墊壓緊
4、靠柱塞外徑與密封環內經實現密封
5、該閥啟閉速度較慢
四.法蘭連接壓力平衡直通式柱塞閥
1、流道:直通式
2、閥體、閥蓋為鑄鋼件:閥桿、柱塞、隔離環為不銹鋼;密封環、填料為柔性石墨或聚四氟乙烯;閥桿螺母為銅合金
3、密封環、隔離環靠閥體和閥蓋的連接螺栓、螺母及彈簧墊圈壓緊
4、靠柱塞的外徑與密封環內徑實現密封
5、柱塞為空心,上下腔有通孔,閥桿用上密封套和螺母連接,使柱塞上下腔壓力平衡,啟閉時省力。不過閥桿要有上密封和填料密封
6、該閥啟閉速度較慢
五.截止閥形柱塞閥
1、流道:直通式
2、閥體、閥蓋、柱塞體為鑄鋼;閥桿、柱塞壓環為不銹鋼;密封環、填料為柔性石墨或聚四氟乙烯
3、閥體與柱塞密封環配合處鑲有不銹鋼襯套
4、密封環用柱塞壓環壓緊在柱塞體上
5、靠柱塞密封環的外徑和閥體襯套的內徑配合實現密封
6、閥體、閥蓋用螺栓連接,密封用墊片
7、閥桿密封用填料和上密封,壓緊填料就可以實現密封
8、閥桿傳動用閥桿螺母,旋轉手輪就可以啟閉閥門
9、該種結構的柱塞閥比常規柱塞閥啟閉速度快
六.法蘭連接雙閥座壓力平衡直通式柱塞閥
1、流道:雙口直通式
2、閥體、上閥蓋、下閥蓋均為鑄鋼件;閥桿,柱塞,隔離環為不銹鋼;密封環,填料為柔性石墨或聚四氟乙烯
3、密封環、隔離環柱塞導向套用上、下閥蓋,螺栓、螺母、彈簧墊圈壓緊在閥體內
4、柱塞可在上下密封環和導向套內上下運動,導向套上設有壓力平衡孔,介質壓力可由小孔進入導向套下腔。靠柱塞的雙密封面和閥體內的雙密封環就可實現密封
5、該閥為雙閥座密封柱塞閥,可通過較大流量,由于柱塞較短,啟閉速度比常規的柱塞閥大些
6、閥桿密封采用上密封和填料,壓緊填料壓蓋就可實現閥桿密封
7、閥桿螺母鑲在商上閥蓋上旋轉手輪就可帶動柱塞閥啟閉
七 內螺紋連接直角式柱塞閥
流道:直角式
八. 法蘭連接直角式柱塞閥
流道:直角式
九.法蘭連接壓力平衡直角式柱塞閥
流道:直角式
不銹鋼柱塞閥(不銹鋼柱塞閥有哪些規格型號及結構特點)最先出現在渠工閥門(浙江)有限公司。
]]>蒸汽柱塞閥(高溫高壓使用蒸汽柱塞閥好還是截止閥好)最先出現在渠工閥門(浙江)有限公司。
]]>蒸汽柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓。
鍋爐蒸汽柱塞閥要加潤滑油嗎?旁邊有個小孔是不是潤滑油的?
黃油要加閥心,比較好開關,那個小孔是防爆閥,如果漏汽的話把閥門關了,然后把閥心 旁邊4個羅絲鎖緊再把閥門打開就行了,如果還會漏,就要換閥門了。
蒸汽柱塞閥(高溫高壓使用蒸汽柱塞閥好還是截止閥好)最先出現在渠工閥門(浙江)有限公司。
]]>平衡式柱塞閥(關于平衡式柱塞閥介紹)最先出現在渠工閥門(浙江)有限公司。
]]>平衡式柱塞閥U46SM由于柱塞表面經過精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒密封材料,所以密封可靠,經久耐用。從而提高了柱塞閥的使用壽命。
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成。當手輪旋轉時,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓,使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性,杜*了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料,具有經受長期高溫、高壓而不喪失彈性,所以密封性能可靠,經久耐用。
平衡式柱塞閥(關于平衡式柱塞閥介紹)最先出現在渠工閥門(浙江)有限公司。
]]>U11SM內螺紋柱塞閥(U11SM內螺紋柱塞閥分類與應用)最先出現在渠工閥門(浙江)有限公司。
]]>U11SM內螺紋柱塞閥分非金屬密封,金屬密封兩類,此外,外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類,其內部結構完全相同,用途一樣,主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內,溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。
內螺紋柱塞閥的設計與制造是為了解決普通截止閥存在的缺陷,普通截止閥上密封采用坯根填料,無法排除外泄現象,下密封由閥瓣與閥體通道平面或角度密封(金屬密封),密封面因金屬間的磨損而導致泄漏,且維修困難;柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成,密封效果由柱塞與密封圈緊密配合來達到,柱塞插在兩只密封圈中,密封面積遠大于普通截止閥;開關柱塞閥時,柱塞在密封圈中緩慢移動,接觸面幾乎不磨損,關閉時,柱塞插入下密封圈,截?cái)嗔鞯?開啟時,柱塞雖然脫離下密封圈,但仍藏在上密封圈內,保持與外界隔離,不致發生泄漏。
U11SM內螺紋柱塞閥(U11SM內螺紋柱塞閥分類與應用)最先出現在渠工閥門(浙江)有限公司。
]]>角式柱塞閥(UJ44H角式柱塞閥安裝和維修)最先出現在渠工閥門(浙江)有限公司。
]]>U44SM、UJ44H角式柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成,密封效果由柱塞與密封圈緊密配合來達到,柱塞插在兩只密封圈中,密封面積遠大于普通截止閥;開關柱塞閥時,柱塞在密封圈中緩慢移動,接觸面幾乎不磨損,關閉時,柱塞插入下密封圈,截?cái)嗔鞯?開啟時,柱塞雖然脫離下密封圈,但仍藏在上密封圈內,保持與外界隔離,不致發生泄漏。
UJ44H角式柱塞閥產品特點:
1、可安裝在水平或垂直的管道上。
2、閥體材質可以選用高溫不銹鋼或碳鋼材質。
3、閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;密封好性能更可靠。
4、閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全。
UJ44H角式柱塞閥安裝和維修:
1、本柱塞閥可在任意位置安裝,介質流動方向見閥體一箭頭所示。
2、在短時間內,冷熱交替溫差較大的管道中,柱塞閥不能使用。
3、本公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈,不必拆洗和更換。
4、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后,再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
角式柱塞閥(UJ44H角式柱塞閥安裝和維修)最先出現在渠工閥門(浙江)有限公司。
]]>法蘭式柱塞閥(U41H法蘭式柱塞閥安裝和維修)最先出現在渠工閥門(浙江)有限公司。
]]>法蘭柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成(如圖)。當手輪旋轉時,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓,使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性,杜*了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料,具有經受長期高溫、高壓而不喪失彈性,所以密封性能可靠,經久耐用。
U41H法蘭式柱塞閥安裝和維修
U41H法蘭式柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈,不必拆洗和更換。
U41H法蘭式柱塞閥可在任意位置安裝,介質流動方向見閥體一箭頭所示。
經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后,再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。在短時間內,冷熱交替溫差較大的管道中,柱塞閥不能使用。
法蘭式柱塞閥(U41H法蘭式柱塞閥安裝和維修)最先出現在渠工閥門(浙江)有限公司。
]]>美標柱塞閥(美標柱塞閥材質的選用)最先出現在渠工閥門(浙江)有限公司。
]]>美標柱塞閥材質的選用
WCB
碳鋼
ASTM A216
無腐蝕性應用,包括水,油和氣,
美標柱塞閥溫度范圍:-30oC至+425oC
LCB
低溫碳鋼
ASTM A352
低溫應用,溫度低至-46oC
不能用于溫度高于+340oC的場合
LC3
3.5%鎳鋼
ASTM A352
低溫應用,溫度低至-101oC
不能用于溫度高于+340oC的場合
WC6
1.25%鉻0.5%鉬鋼
ASTM A217
無腐蝕性應用,包括水,油和氣,
溫度范圍:-30oC至+593oC
WC9
2.25鉻
ASTM A217
無腐蝕性應用,包括水,油等級WC9和氣,
美標柱塞閥溫度范圍:-30oC至+593oC
C5
5%鉻0.5%鉬
ASTM A217
輕度腐蝕性或侵蝕性應用及無腐蝕性應用,
溫度范圍:-30oC至+649oC
C12
9%鉻1%鉬
ASTM A217
輕度腐蝕性或侵蝕性應用及無腐蝕性應用,
溫度范圍:-30oC至+649oC
CA6NM(4)
12%鉻鋼
ASTM A487
腐蝕性應用,
溫度范圍:-30oC至+482oC
CA15(4)
12%鉻
ASTM A217
腐蝕性應用,
溫度范圍高達+704
CF8M 3
16不銹鋼
ASTM A351
腐蝕性或超低溫或高溫?zé)o腐蝕性應用,
溫度范圍:-268oC至+649℃,
溫度+425oC以上要指定碳含量0.04%及以上
CF8C
347不銹鋼
ASTM A351
主要用于高溫,腐蝕性應用,
溫度范圍:-268oC至+649oC,
溫度+540oC以上要指定碳含量0.04%及以上
CF8
304不銹鋼
ASTM A351
腐蝕性或超低溫或高溫?zé)o腐蝕性應用,
溫度范圍:-268oC至+649oC,
溫度+425oC以上要指定碳含量0.04%及以上
CF3
304L不銹鋼
ASTM A351
腐蝕性或無腐蝕性應用,
溫度范圍高達+425oC
CF3M
316L不銹鋼
ASTM A351
腐蝕性或無腐蝕性應用,
溫度范圍高達+454oC
CN7M
合金鋼
ASTM A351
具有很好的抗熱硫酸腐蝕性能,
溫度高達+425oC
M35-1
蒙乃爾
ASTM A494
可焊接等級。具有很好的抗所有普通有機酸和鹽水
腐蝕的性能。也具有很高的抗大多數堿性溶液腐蝕
的性能,溫度高達+400oC
N7M
哈斯特鎳合金B(yǎng)
ASTM A494
特別適用于處理器各種濃度和溫度的氫氟酸。
具有很好的抗硫酸和磷酸腐蝕的性能,溫度
高達+649oC
鎳合金
ASTM A494
具有很好的抗強氧化環境腐蝕的性能。在高溫下
具有很好的特性,對甲酸(蟻酸)、磷酸、亞硫酸
和硫酸具有很高的抗腐蝕性能,溫度高達+649oC
CY40
因科鎳合金
ASTM A494
在高溫應用中表現很好。對于強腐蝕流體介質
具有很好的抗腐蝕性能。
美標柱塞閥(美標柱塞閥材質的選用)最先出現在渠工閥門(浙江)有限公司。
]]>絲扣柱塞閥(絲扣柱塞閥工作原理)最先出現在渠工閥門(浙江)有限公司。
]]>絲扣柱塞閥由于柱塞表面經過精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了柱塞閥的使用壽命。
絲扣柱塞閥工作原理
絲扣柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成,密封效果由柱塞與密封圈緊密配合來達到,柱塞插在兩只密封圈中,密封面積遠大于普通截止閥;開關柱塞閥時,柱塞在密封圈中緩慢移動,接觸面幾乎不磨損,關閉時,柱塞插入下密封圈,截?cái)嗔鞯?開啟時,柱塞雖然脫離下密封圈,但仍藏在上密封圈內,保持與外界隔離,不致發生泄漏。
絲扣柱塞閥(絲扣柱塞閥工作原理)最先出現在渠工閥門(浙江)有限公司。
]]>電動柱塞閥(電動柱塞閥工作原理)最先出現在渠工閥門(浙江)有限公司。

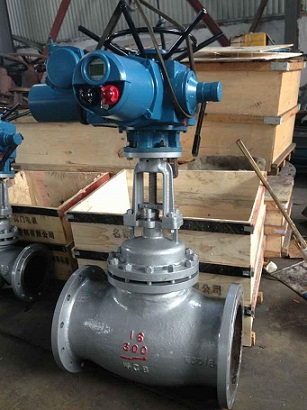

]]>電動柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、電動執行器等零件組成。
電動柱塞閥工作原理
當電動執行器旋轉,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性,杜*了內外泄漏、同時閥門開啟力矩小,能實現閥門迅速開啟和關閉。
柱塞閥相比截止閥,壽命長,操作省力。但調節行程比截止閥要長,所以節流控制比截止閥要難。對調節有明確要求的場所,兩者都不適合。
電動柱塞閥(電動柱塞閥工作原理)最先出現在渠工閥門(浙江)有限公司。
]]>
