逆止閥(又名止回閥)是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱止回閥、單向閥、逆流閥、和背壓閥。

關于逆止閥簡介及安裝方式

1、逆止閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多瓣式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

2、逆止閥：閥瓣沿著閥體垂直中心線滑動的止回閥，消聲止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。消聲止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

3、逆止閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。

4、逆止閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

5、壓緊式逆止閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。

此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。

逆止閥（關于逆止閥簡介及安裝方式）最先出現在渠工閥門（浙江）有限公司。

衛生級止回閥閥瓣通過彈簧的壓縮變形來增加閥瓣的密封預緊力，使初始密封更加可靠，當進口端介質壓力大于彈簧的壓縮力時，閥瓣向開啟方向移動，此時閥門打開，流體通過支架的導流槽流入閥后;而當進口端壓力降低時，閥瓣封閉，再加上介質回流的壓力，使閥瓣比壓達到密封要求而形成密封。

衛生級止回閥的特點

1、經過嚴密的強度和密封試驗，保證質量。

2、閥體均采用可拆連接，結構簡單，清洗方便。

3、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。

4、采用無死角加工，保證介質的無殘留、易清洗等特點。

5、采用優質SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的特殊要求。

6、本產品廣泛應用于食品飲料、乳品、啤酒釀造、生物工程、醫藥及精細化工等行業。

衛生級止回閥（衛生級止回閥工作原理及特點）最先出現在渠工閥門（浙江）有限公司。

煙道止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。

塑料煙道止回閥

1)：原始的煙道防串味產品，材質：塑料結構一根鐵柱貫穿閥門葉片，閥體為方形，需要打孔安裝，防煙效果一般。

2)：煙道止回閥是一種多功能止回閥，整體有abs塑料組成，閥門葉片為一個整體。分底座和閥體兩部分為圓形。孔徑分3種.150mm.160mm.180mm，可以安裝在玻璃上也可以安裝在公共煙道上，安裝不需要打孔。用膠粘就可以。

3)：煙道止回閥閥體為塑料，葉片有兩部分組成，這種一般安裝在油煙機內部，好一點的油煙機基本上都帶這種止逆閥。防煙效果，中等。

不銹鋼煙道止回閥

1)煙道止回閥和原始的塑料止回閥的制作原理是一樣的。整體是不銹鋼或者不銹鐵組成。需要打孔安裝，優點是起到了單向防火的作用，防煙效果一般。

2)煙道止回閥是卡扣式安裝新型的止回閥 ，整體是不銹鋼或者不銹鐵組成，閥門葉片式合頁式開合密封性能更好。安裝更簡單，不足還是單向防火。達不到GB消防總局的要求。

防火煙道止回閥

防火煙道止回閥，是煙道用止回閥現行*可靠的產品，完全符合GB環保總局，GB消防總局的規定。

材 質：鋼

外觀：紅色烤漆經典時尚

結 構：閥門葉片合頁式設計，葉片內凹，閥門主體外凸 達到超強密封性能。

防火性能：新式防火設計75度自動脫落熔斷片，簡單實用。

安 裝：卡扣式簡易安裝。方便快捷。

煙道止回閥安裝位置

1、排煙風機總管的入口處應設置

2、穿過防火分區的部位，應設置

煙道止回閥（詳細介紹煙道止回閥種類及安裝事項）最先出現在渠工閥門（浙江）有限公司。

銅止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質，一般在公稱通經50mm的水平管道上都應選用立式升降止回閥。

針對銅止回閥安裝問題講解

1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥;

2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質;

3、一般在公稱通經50mm的水平管道上都應選用立式升降止回閥;

銅止回閥（針對銅止回閥安裝問題講解）最先出現在渠工閥門（浙江）有限公司。

消聲止回閥是如何防止水錘效應:消聲止回閥停泵瞬間，止回閥閥芯在彈簧或其它輔助裝置的作用下因雙端受力平衡需要提前回到關閉位置，可以大幅度的減少水初始回流的量及水頭落下高度，水錘力是由重力加速度等疊加計算的，減少的回水量等于減少重力，而回落高度短減少了形成慣性的時間相對也減低了速度，于是可以防止水錘的形成或減少水錘的破壞力。

速閉消聲止回閥又稱節能消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。

消聲止回閥（消聲止回閥是如何防止水錘效應）最先出現在渠工閥門（浙江）有限公司。

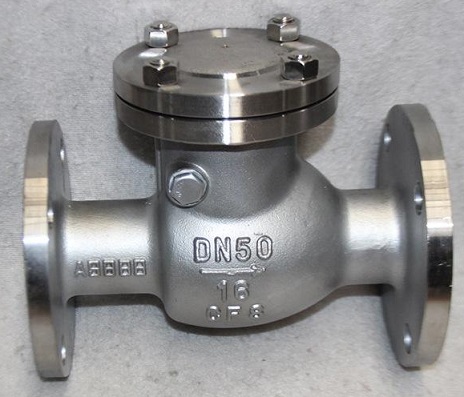

不銹鋼止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥分為升降式止回閥，旋啟式止回閥，圓盤式止回閥。

不銹鋼止回閥的工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦又“切換”要求，則必須動之靈活，這一要求較常見的機械運動更為苛刻。由于止回閥在大多數實際使用中，定性地確定用于快速關閉，而在止回閥關閉的瞬間，介質是方向流動的，隨著閥瓣的關閉，介質從較大倒流速度迅速降至零，而壓力則迅速升高，即產生可能對管路系統有破壞作用的“水錘”現象。對于多臺泵并聯適用的高壓管路系統，止回閥的水錘問題更加突出。水錘是壓力管道中瞬變流動中的一種壓力波，它是由于壓力管道中流體流速的變化而引起的壓力升躍或下降的水力沖擊現象。其產生的物理原因是流體的不可壓縮性、流體運動慣性與管道彈性的綜合作用結果。為了防止管道中的水錘隱患，多年來，人們?cè)谥够亻y的設計中，在保證止回閥適用性能的同時，將水錘的沖擊力減小。

不銹鋼止回閥的設計與制造標準：

設計與制造：API6D、ANSI/ASME B16.34.GB/T12235

結構長度：ANSI/ASME B16.10、API6D,GB/T12221,GB/T15188

法蘭尺寸：ANSI/ASME B16.5、API605,GB/T9113,JB/T79

壓力溫度：ANSI/ASME B16.34,GB/T9131

對焊連接尺寸：ANSI/ASME B16.25,GB/T12224,

檢驗與試驗：API598,API6D, GB/T13927、JB/T9092,

不銹鋼止回閥（不銹鋼止回閥的工作特點）最先出現在渠工閥門（浙江）有限公司。

1.多功能止回閥當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

2.多功能止回閥在使用過程中，介質按圖示箭頭方向流動。

3.多功能止回閥閥體及閥瓣的密封面采用不銹鋼堆焊。

4.多功能止回閥的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。

多功能止回閥（關于多功能止回閥工作原理）最先出現在渠工閥門（浙江）有限公司。

軸流止回閥通過閥門進口端與出口端的壓力差來決定閥瓣的開啟和關閉。軸流式止回閥可有效防止介質倒流，確保管道安全。

軸流止回閥的特點：

1. 軸流止回閥由閥體、導流體、軸向運動閥瓣和彈簧部件組成。產品可有效防止介質倒流。確保管道安全。

2. 閥體，閥瓣，尾椎設計成流線型通道，具有良好的流體性能，減少流阻和壓力。

3. 運用高性能彈簧材料HT/INCONELX-750，具有優良的耐腐性能，抗氧化和優異的機械性能，確保彈簧長期工作情況下，運行狀態。

4. 靜音式運行，從而消除閥門管道中的噪音和水錘確保設備和管道安全。

5. 開啟與關閉反應迅速，高可靠的預壓彈簧使閥瓣對流體壓力變化快速反應。

6. 結構緊湊，方便安裝，垂直，水平安裝都可。

7. 閥門采用合金鋼堆焊密封面，耐磨，耐腐，壽命長。

8. 閥門的壓力范圍比較廣。

軸流止回閥的制造標準：

設計與制造：GB/T 21387

結構長度：GB/T 12221

法蘭連接尺寸：GB/T 9113.1-9113.2

試驗與檢驗：JB/T 9092

軸流止回閥（關于軸流止回閥工作原理）最先出現在渠工閥門（浙江）有限公司。

法蘭止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。

法蘭止回閥結構特點：

1、選材考究，符合國內、外相關標準，材料的全面質量高。

2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

3、產品按GB標準GB/T12235設計制造。

4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。

5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況?？砂从脩粢笤O(shè)計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

法蘭止回閥制造標準：

設計制造按GB/T 12235-89

結構長度按GB/T 12221-89

法蘭尺寸按JB/T 79-94 GB/T 9113-2000

法蘭止回閥（法蘭止回閥結構特點及制造標準）最先出現在渠工閥門（浙江）有限公司。

通用的對夾止回閥設計標準采用的是設計制造按GB12235-89,對夾止回閥結構長度按GB12221-89
