更新時間:2023-02-21 09:22:42
產品名稱: | YX741X可調式減壓穩壓閥 | 產品型號: | YX741X RFLT |
技術參數: | 減壓穩壓(如需特殊要求可來電咨詢) | 制造標準: | 國標GB、德國DIN、美國API、ANSI |
YX741X可調式減壓穩壓閥怎么調壓:
YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成,主閥閥體采用全通道、直流式、流線型設計,并采用膜片式或活塞式兩類結構,利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力,并通過接管系統和控制室的反饋作用來穩定出口壓力??烧{(diào)式減壓穩壓閥利用針型調節閥、導閥進行水壓自力控制,不需要附加其它裝置和能源,維護保養簡便,受進口壓力和流量影響小,壓力控制準確度高,減壓穩壓可靠。
YX741X可調式減壓穩壓閥工作原理:
當管道從進水端給水時,水流過針閥進入主閥控制室,出口壓力通過導管作用到導閥上,當出口壓力高于導閥設定值時,導閥關閉,控制室停止排水,可調式減壓穩壓閥此時主閥控制室內壓力升高并關閉主閥,出口壓力不再升高。當出口壓力降到導閥設定壓力時導閥開啟,控制室向下游排水。可調式減壓穩壓閥由于導閥的排水量大于針閥的進水量,主閥控制室壓力下降,進口壓力使主閥開啟。穩定狀態下,控制室進水、排水相同,開度不變,出口壓力不變,調節導閥彈簧即可設定出口壓力。
YX741X可調式減壓穩壓閥的實物圖:
YX741X可調式減壓穩壓閥的特點:
1、壓力控制穩定可靠。導閥、主閥連續工作,下游壓力變化連續、平穩,受進口壓力影響小。
2、操作方便。工作壓力調定后,當上游壓力或流量變動時主閥自動調節,穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小,節能效果好。
YX741X可調式減壓穩壓閥的功能與用途:
可調式減壓穩壓閥一般安裝在供水管網系統的上游,實現對其下游管網或裝置的減壓穩壓功能,YX741X可調式減壓穩壓閥廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
YX741X可調式減壓穩壓閥的技術參數:
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 | ||
2.5 | 3.75 | 2.75 | 0.2-2.0 |

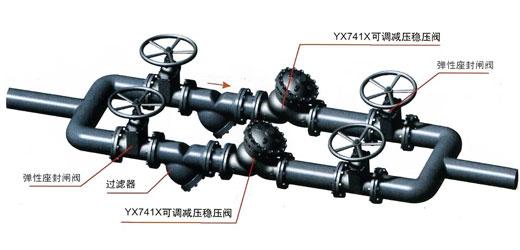

YX741X可調式減壓穩壓閥的安裝示意圖:
YX741X可調式減壓穩壓閥的零件材料:
零件名稱 | 零件材料 |
閥體閥蓋 | WCB |
閥座閥盤 | 銅合金/2Cr13 |
密封圈O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
缸套活塞(活塞型) | 2Cr13 |
膜片(膜片型) | 夾織物丁腈橡膠 |
浮球閥球閥 | 銅合金 |
過濾器 | 不銹鋼 |

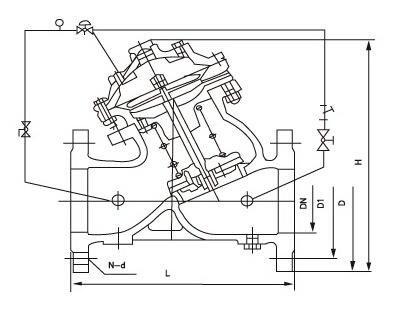

YX741X可調式減壓穩壓閥的連接尺寸結構圖:
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
H | 300 | 337 | 467 | 520 | 580 | 640 | 778 | 889 | 1010 | 1037 | 1264 | 1294 | 1324 | 1600 |
YX741X可調式減壓穩壓閥的設計要點:
( 1 )工程式中應用的水力控制閥是經過制造廠檢驗合格,各種標識齊全,技術資料符合要求的產品。
( 2 )根據功能要求,選擇閥門種類,再根據管道輸送介質、溫度、建筑標準和業主 要要求 等,確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
( 3 )閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別,管道輸送的介質,其工作壓力應小于閥門的公稱壓力值。
( 4 )工程中水力控制閥的設置應當有足夠的空間,以便管理、操作、安裝和維修,并應符合管路對閥門的要求。
( 5 )管路采用法蘭連接時,應采用法蘭連接的水力控制閥;管路采用溝槽式連接時,應采用溝槽式連接的水力控制閥。
( 6 )水利控制閥應設置在介質單向流動的管路上。
( 7 )水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。
( 8 )接水力控制閥管段不 應有氣堵 、氣阻現象。在管網≤位置 等存氣段 應設置自動排氣閥。
( 9 )閥門水平安裝時,閥蓋、閥桿應朝上。垂直安裝時,閥蓋、閥桿應朝外。
( 10 )閥門安裝前應做強度和嚴密性試驗。
( 11 )閥門的強度和嚴密性試驗應符合以下規定。
A、閥門的強度試驗壓力為公稱壓力的1.5倍;
B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍;
C、試驗壓力在試驗持續時間內應保持不變,且殼體填料及閥瓣密封面無滲漏;
D、閥門試驗持續時間按上表。
電話:13506660371
郵箱:709770958
地址:浙江省溫州市溫州灣新區金海三道311號丁山墾區C區12號第二層西首
網址:http://zenlian.cn
本文中的文字、數據、圖片僅供參考。需要了解更多YX741X可調式減壓穩壓閥的使用性能、外形結構、安裝尺寸參數、價格,索取YX741X可調式減壓穩壓閥說明書及產品選型樣本,請聯系我們
