衛生級角座閥在非工作狀態時,由于彈簧力作用,閥門常閉(開)。當執行器活塞被壓縮氣體作用時,閥門打開(關閉)。雙作用形式靠壓縮氣體控制閥門開關。角座閥保持流速能夠節省空間.它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥.使用時,應該選擇常開或常閉。不銹鋼鑄造和聚四氟乙烯.可用于大多數氣體,液體.蒸汽和腐蝕性場合.它帶有散熱器來保護執行機構.確保閥具有較長壽命.
角座閥的原理及技術參數:
單作用和雙作用
單作用(氣動頭通常為一個孔);工作原理;根據彈簧復位達到開啟和關閉的作用,分為常開型與常閉型。
雙作用(氣動頭通常為兩個孔);工作原理:給氣控制其開關。(根據客戶要求,還可以選雙作用加彈簧復位,控制更精準)
氣動衛生級快裝式角座閥按執行器
塑料執行器角座閥

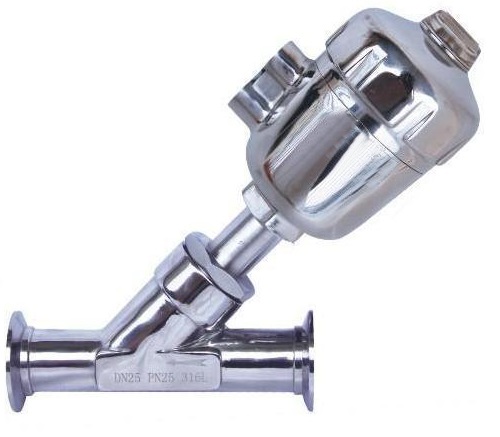

不銹鋼執行器角座閥
氣動衛生級快裝式角座閥按溫度
常溫型(≤200度)
高溫型(≤300度)
氣動衛生級快裝式角座閥特點
1. 具有閥門開或關位置顯示。
2. 外部氣動先導,可增加使用壽命,免維護。
3. 溢流口與滑塊間有自調節密封壓蓋,可提高密封性能。
4. 閥體角座結構,可實現大流量(特別是與普通截止閥相比較),結構緊湊響應快。
氣動衛生級快裝式角座閥安裝與維修
必須遵守適用的安全規范
1. 管道必須清潔無污染。
2. 根據需要安裝,但*好使執行機構朝上。注意流向。
3. 連接閥門注意對準管道,只有在用戶特殊要求時才取下執行機構。
4. 打開或維修該角座閥之前先切斷流體和控制氣源并降低管道系統中的壓力。
氣動衛生級快裝式角座閥注意:
選擇流動方向A時的特點:
1. 選擇該流動方向時,可提高該產品的使用壽命。
2. 當工作介質為液體時,選擇該流向可防水錘沖擊。
3. 通徑為Φ15/Φ20/Φ25的產品,工作壓力須在0.3MPa以下,否則須選擇雙作用執行器。
通徑Φ32/Φ40的產品,執行器須選擇雙作用Φ100尺寸。
通徑為Φ50的產品,執行器須選擇雙作用Φ125尺寸。
選擇流動方向B時的特點:
當工作介質為蒸汽或氣體時,選擇該流動方向時,可提高該產品的流動密封性能,但由于閥體中V性密封圈長時間接觸工作介質,從而對產品使用壽命有一定影響,另外,工作介質為液體時不防水錘沖擊。
