雙作用氣動蝶閥的運作原理是有左右兩個氣室,氣動蝶閥由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右兩個氣室之中。由于輸入兩側氣室的氣源壓力不同,在兩個氣室之間會形成壓差,從而推動活塞作直線運動。通過齒輪、齒條傳動,將活塞的直線運動轉換成執行機構主軸的旋轉運動,當左、右兩個氣室壓力平衡的時候,運動停止。若是需要調節流量,則需要在執行機構作旋轉運動的同時帶動閥桿、閥芯做旋轉運動,以改變閥芯、閥座間的流通面積,以達到調節目的。
單作用氣動蝶閥的運作原理:
單作用蝶閥的單作用定位器輸出的氣信號壓力輸入到氣動執行器無彈簧一側的氣室中,由于活塞上的氣信號壓力作用在推力和彈簧力之間存在差值的情況下,氣缸活塞會做直線運動。通過齒輪和齒條傳動使得氣信號壓力形成的推力與彈簧力平衡,則運動停止。并且,在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動,從而改變閥芯、閥座之間的流通面積,達到調節目的。

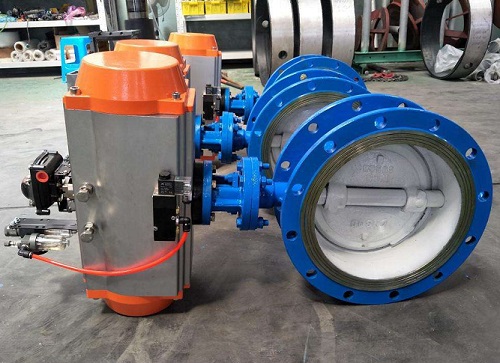

氣動蝶閥是由氣動執行器和蝶閥組成。蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門,主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能,目前蝶閥在低壓大中口徑管道上的使用越來越多。蝶閥分類:不銹鋼蝶閥,硬密封蝶閥,軟密封蝶閥,碳鋼蝶閥。蝶閥的主要優點,結構簡單,體積小重量輕,造價低,蝶閥該特點尤其顯著,安裝在高空暗道,經過二位五通電磁閥控制操作方便,也可調節流量介質。
氣動蝶閥的安裝要求:
1、安裝前檢查蝶閥各部分部件無缺失,型號無誤,檢查閥體內無雜物,電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸裝到閥門上,(安裝方向與閥體平行或垂直都可以),再看螺絲孔是否對正,不會有太大偏差,如有少許偏差,將氣缸體轉動一點就可以了,然后將螺絲緊固。
4、安裝完畢后,對蝶閥進行調試(正常情況下供氣壓力為0.4~0.6MPa),調試運行時須手動操作電磁閥啟閉(將電磁閥線圈失電后手動操作方可有效),觀察蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力,之后正常,則需要將氣缸行程調小(把氣缸兩端行程調節螺絲同時往里調一點,調整時需將閥門運行到開位置,然后將氣源關掉再調),直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是,可調型消音器可以調節閥門的啟閉速度,但不可調得過小,否則可能引起閥門不動作。
5、得發在安裝前應保持干燥,不可露天存放
6、安裝蝶閥前要檢查管道,確保管道內無焊渣等異物
7、蝶閥閥體手動啟閉阻力適中,蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥連接用法蘭規格正確,管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥專用法蘭,不得使用平焊法蘭。
9、確認法蘭焊接無誤,蝶閥安裝完畢后不得再焊接法蘭,以免燙傷橡膠件。
10、裝好的管道法蘭要進行對中,并與放入的蝶閥進行對中。
11、裝上所有的法蘭螺栓,并用手擰緊,將確認蝶閥與法蘭已然對中,然后小心的啟閉蝶閥,確保啟閉靈活。
12、將閥門完全開啟,用扳手按照對角線次序?qū)⒙菟〝Q緊,無需墊圈,切勿將螺栓擰的過緊,以防造成閥圈的嚴重變形,啟閉扭矩過大。
氣動蝶閥的保養:
1、蝶閥在使用過程中,應經常保持清潔,傳動螺紋必須定期潤滑,發現故障時,應立即停止使用,查明原因清除故障。
2、填料壓蓋的螺栓應均勻地擰緊,不應壓成歪狀態,以免碰傷阻礙閥桿運動或造成泄漏。
3、安裝時,可將閥門按連接方式直接裝置在管路上。一般情況下,可安裝在管路任意位置上,但需便于操作的檢修,注意截止閥介質流向應是縱閥瓣下面往上流,升降式止回閥只能水平安裝。
4、蝶閥使用時,只作全開或全閉,不允許做調節流量用,以免密封面受沖蝕,加速磨損。閘閥和上螺紋截止閥內有倒密封裝置,手輪旋至*上位置擰緊,即可阻止介質從填料處泄漏。
5、蝶閥開、關時應用手輪,請勿借助杠桿或其它工具,以免損壞閥件。手輪順時針旋轉為關閉,反之為開啟。
6、安裝前,必須仔細核對本閥標志的壓力,通徑是否符合使用要求,消除運輸過程所造成的缺陷,并消除閥件的污垢。
7、長期存放的閥門,應作定期檢查,對外露的加工表面須保持清潔,清除污垢,存放時球閥應兩端堵塞并處于開啟狀態,蝶閥,通道的兩端應堵塞并處于關閉狀態,整齊地存放在室內通風干燥的地方,嚴禁堆置或露天存放。
