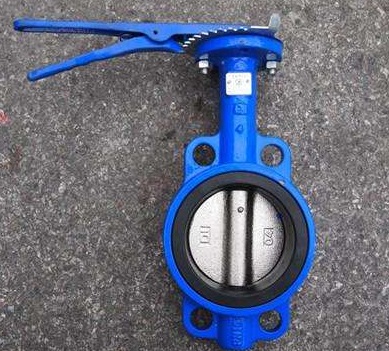

對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，可以起到流量調節的作用，當?shù)逍D到90°時，閥門達到*大開度。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

GB/T 26144-2010《法蘭和對夾連接鋼制襯氟塑料蝶閥》

JB/T 8527-1997 《金屬密封蝶閥》

GB/T 12238-2008 《法蘭和對夾連接彈性密封蝶閥》

對夾式蝶閥的結構形式

(1)中心密封蝶閥

(2)單偏心密封蝶閥

(3)雙偏心密封蝶閥

(4)三偏心密封蝶閥

密封面材質

(1)軟密封蝶閥。

1)密封副由非金屬軟質材料對非金屬軟質材料構成。

2)密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

密封形式

(1)強制密封蝶閥

1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。

2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。

(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生。

(3)自動密封蝶閥。密封比壓由介質壓力自動產生。

對夾式蝶閥的工作壓力

(1)真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。

(2)低壓蝶閥。公稱壓力PN<1.6MPa的蝶閥。

(3)中壓蝶閥。公稱壓力PN為2.5–6.4MPa的蝶閥。

(4)高壓蝶閥。公稱壓力PN為10。0–80.0MPa的蝶閥。

(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

對夾式蝶閥的工作溫度

(1)高溫蝶閥。t>450 °C的蝶閥

(2)中溫蝶閥。120 C

對夾式蝶閥的性能比較

公稱壓力及公稱直徑相同的普通蝶閥和閘閥哪一個嚴密性比較好，不易漏水?

閘閥的密閉性要比蝶閥的好一些，不過也有廠家的蝶閥密閉性能好的。

閘閥體積大，占用空間大。

蝶閥體積小，占用空間小。

具體選用的時候，還要考慮介質的溫度、閥門的密封和填料。

規范規定公稱直徑大于50的用碟閥。

高性能的手動蝶閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能*佳的目的。

對夾式蝶閥的用途

用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。

用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的*品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。

還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。

對夾式蝶閥的結構特點

①三向偏心的*特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。

②由扭矩產生彈性密封。

③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

④體積小、重量輕、操作輕巧、便于安裝。

⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

⑥更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。

⑦連續結構多樣化：對夾、法蘭、對焊。

結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
