軌道式旋塞閥又稱XZ543X將軍閥,適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上,作為截斷介質的理想裝置。雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在旋塞上的兩片密封滑片的動作。

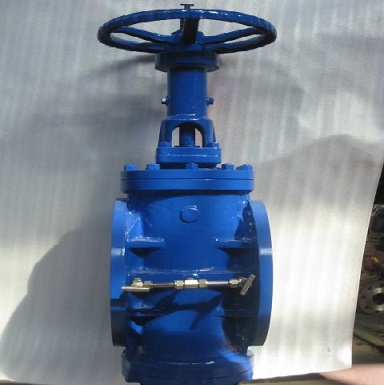

電動軌道旋塞閥(XZ543X將軍閥)工作原理
軌道旋塞閥全開的狀態(tài)下,塞子的通道閥體的通道對齊,能保證理想的*低壓力降。轉動手輪塞子朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續(xù)轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉;當手輪向反方向轉動時,*先使塞子向上運動,使閥片于閥座脫離,繼續(xù)轉動手輪,使塞子帶動閥片轉動 90 度,*后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態(tài)。
電動軌道旋塞閥的應用范圍:
XZ43X將軍閥適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上,作為截斷介質的理想裝置。
