浮球視鏡(屬視鏡類)是觀察管道內介質流動情況的必要附件。廣泛用于冷卻系統、稀油潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況,是保障正常生產不可缺少的附件。其主要連接方式:螺紋式、焊接式、法蘭式。
浮球視鏡里面球竟然不能浮動不外乎兩種情況:
1、是浮球視鏡的球密度大于介質
2、是浮球視鏡垂直安裝了
浮球視鏡的工作原理及其相關知識
安裝尺寸小,而且驅動力矩小,操作簡便、迅速,并且還同時具有良好的流量調節功能和關閉密封特性,視鏡在大中口徑、
中低壓力的使用領域,它是主導的視鏡形式。
用途:本視鏡可用于溫度高,腐蝕性強、易中毒、危險性較大,易結晶的化工塔器中,以保證其安全生產。
浮球視鏡的結構
該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
可控式保溫視鏡有以下結構特點:
⑴ 采用J44W-220R DN15高壓截止閥形式,錐面密封,聚四氟乙烯填料密封。
⑵ 閥蓋與閥體有螺栓連接,拆裝方便。
⑶ 閥瓣與閥桿為整體結構,閥體內腔介質流道通暢,防止假液位。
⑷ 整體式閥體,雙閥桿結構,外型布局合理。
⑸ 閥體可通保溫蒸汽,作為介質保溫,防止液體結晶。
⑹ 閥體與塔類容器焊接,提高閥體溫度,二次防止液體結晶。
安裝使用可控式保溫視鏡時需注意的問題:
⑴ 改進視鏡墊片的材質。使用具有耐腐蝕,耐老化,耐高溫的四氟板,安裝時,應對密封面及墊片進行外觀檢查,不得有徑向溝槽和劃痕等缺陷,密封墊片應安裝平整,位置準確,不得有偏斜或中心偏移,且接觸良好,達到使用要求。
⑵ 加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃,壓力1.765MPa,防止超溫超壓。
浮球視鏡的工作原理

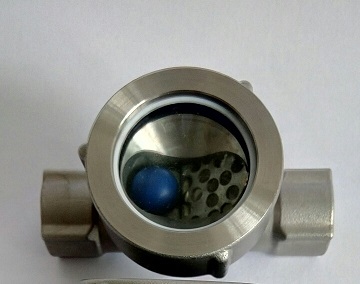

浮球直通視鏡,由玻璃視鏡、觀察管道、進出水管道,觀察管道分別與進水管道和出水管道焊接連通,觀察管道內設置有浮球與絲網,絲網的作用是防止浮球隨介質流出觀察管道,浮球密度低于管道傳輸?shù)囊后w密度。當管道內有介質流動的時候,浮球就會浮在介質之上,并且隨著介質流動的強度晃動,這樣就可以直觀的觀察到管道內介質的流動情況。
浮球視鏡的維護及保養
1、其玻璃視窗是用于觀察液體、氣體、蒸汽等介質的流動反應應保持干凈無灰塵。
2、視窗玻璃屬宜損件,安裝視鏡時要小心輕放。
3、玻璃耐溫耐壓有一定的局限,具體根據實際情況而定。
以下提供GB標準玻璃制造工藝物理實驗參數:
耐溫: 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃
耐壓: 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP
4、允許急變溫度<60℃,玻璃因溫差過大造成破裂。
玻璃檢測標準:參照《化工管道手冊》和HGJ501-502-86 《壓力窗口視鏡》設計制造和驗收。
