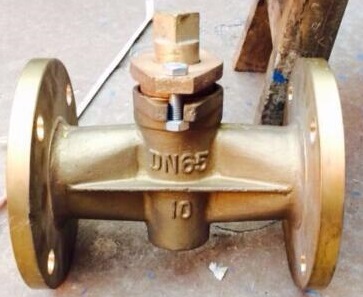

銅旋塞閥有哪些分類
銅旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、旋塞閥和注油式旋塞閥四種。按通道形式分,可分為直通式旋塞閥、三通式旋塞閥和四通式旋塞閥三種。還有卡套式旋塞閥。旋塞閥按用途分類包括:軟密封旋塞閥,油潤滑硬密封旋塞閥,提升式旋塞閥,三通和四通式旋塞閥。
軟密封
[3] 軟密封旋塞閥常用于腐蝕性、劇毒及高危害介質等苛刻環境,嚴格禁泄漏的場合,以及閥門材料不會對介質形成污染的場合。閥體可根據工作介質選用碳鋼、合金鋼及不銹鋼材料。
油潤滑硬密封
油潤滑硬密封旋塞閥可分為常規油潤滑旋塞閥和壓力平衡式旋塞閥。特制的潤滑脂從塞體頂部注入閥體錐孔與塞體之間,形成油膜以減小閥門啟閉力矩,提高密封性和使用壽命。其工作壓力可達64MPa,≤工作溫度可達325度,*大口徑可達600mm。
提升式
提升式旋塞閥有多種結構形式, [4] 提升式旋塞閥按密封面的材料分為軟密封和硬密封兩種。其基本原理時為開啟時使旋塞上升,旋塞再轉動90度到閥門全開過程能減少與閥體密封面的摩擦力;關閉閥門時使旋塞轉動90度至關閉位置后再下降與閥體密封面接觸達到密封。
三通和四通式
三通和四通式旋塞閥適用于滬工裝置中,改變介質流動方向或進行介質分配的場合。按照使用工況的要求,可選擇軟密封襯套或軟密封,硬密封提升式旋塞閥。
