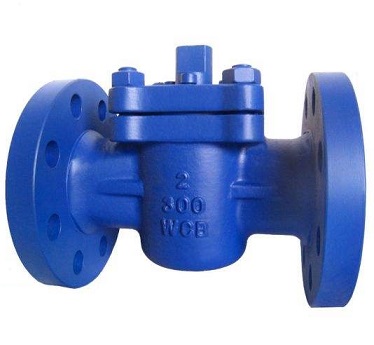

卡套旋塞閥結構特點:
1、卡套旋塞閥產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。*特的360°金屬唇邊保護固定卡套。
3、卡套旋塞閥閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用,適合于粘稠和易結垢的工況。
5、卡套旋塞閥雙向流動,使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。
卡套旋塞閥性能規范
公稱壓力(LB)殼體試驗壓力(MPa)密封試驗壓力(MPa)適用溫度(℃)使用介質
1503.02.2≤180℃水、蒸汽、油品等
3007.55.5
60015.011.0
90022.516.5
卡套旋塞閥標準規范:
設計制造標準:API599,API6D
結構長度標準:ASMEB16.10
連接法蘭標準:ASMEB16.5
壓力溫度等級:ASMEB16.34
試驗檢驗標準:API598.API6D
