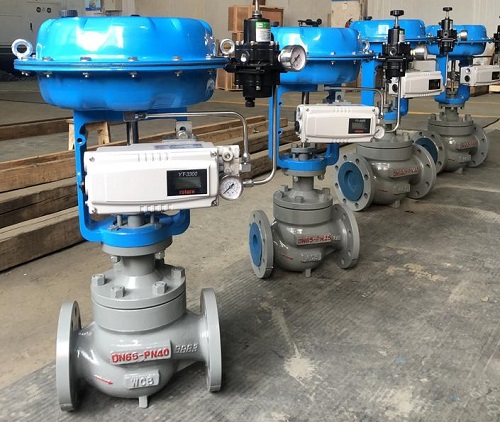

直通單座調節閥閥體內只有一個閥芯和閥座,DN≥25時,閥芯為雙導向(現在的精小型單座調節閥已改為單導向);DN≤25時,閥芯為單導向。該閥在國外產生于20世紀40年代,60年代由國內聯合設計,其特點如下:
單座調節閥結構參數
1、單座調節閥由于只有一個閥芯,所以容易保證密封、泄漏量小,但不能完全切斷。其標準泄漏為0.01%Kv,因此適用于泄漏量要求小的場合。當其進一步設計后,可作為切斷閥使用。
2、單座調節閥正因?yàn)橹挥幸粋€(gè)閥芯,壓差對閥芯產生的不平衡推力大。設閥前壓力為P1、閥后壓力為P2、閥桿直徑為ds、閥座直徑為dg。
單座調節閥應用范圍
單座調節閥僅適用于泄漏要求較嚴、壓差不大的干凈介質場合。反之,不干凈介質、壓差較大時不能用。但是精小型單座調節閥可用這些場合。
