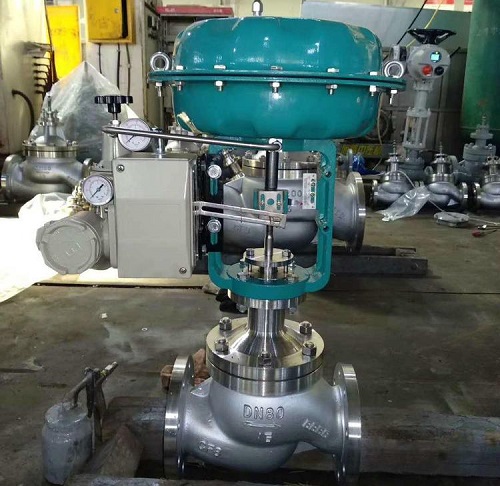

電動低噪音籠式調節閥原理及說明

1、電動低噪音籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。流體通道呈S流線型,還沒有一個改善套筒周圍流體平穩流動的導流翼,因此壓降損失小,流量大,噪音小。

2、調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的控制元件。一般由執行機構和閥門組成。如果按行程特點，調節閥可分為直行程和角行程;按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。英文名：control valve，位號通常FV開頭。調節閥常用分類：氣動調節閥，電動調節閥，液動調節閥，自力式調節閥。

型式∶直通單座鑄造球型閥

公稱通徑∶40、50、80、100、150、200、250、300、350毫米

公稱壓力∶ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4兆帕

連接型式∶法蘭密封面型式 FF、RF、RJ、LG、MFM

法蘭標準∶JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6兆帕)、JB/T79.2-94(PN4.0、6.4兆帕)、HG20594-97、HG20618-97等

焊接連接∶嵌接焊SW(40~50毫米) 對接焊BW(65~350毫米)

材 料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量

上 閥 蓋∶常溫型P -17~+230攝氏度

伸長I型EI +230~+566攝氏度

注∶工作溫度不準超過各種材料的允許范圍。

壓蓋型式∶螺栓壓緊式

填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

電動低噪音籠式調節閥的閥內組件

閥芯型式∶帶組合密封圈或活塞環的壓力平衡式閥芯

流量特性∶線性特性(LV)

材 料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量

活塞環材料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量

電動低噪音籠式調節閥的執行機構

型 式∶DKZ系列電動執行機構;381L系列電子式電動執行機構;PSL系列電子式電動執行機構

閥作用型式電關式或電開式
