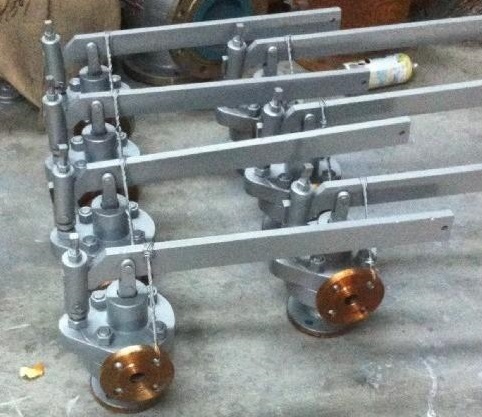

A49H型/GA49H/脈沖安全閥由主閥和輔閥兩部分組成。也稱先導式或組合輔閥是一套重錘杠桿式或彈簧式的加載村L構當設備內壓力超過規定值時,輔閥先動作,但不直接向外排氣,而是通過輔閥給仁閥以脈沖作兒,帶動主閥動作泄壓閥動作靈活、啟閉延遲小、結構復雜,日前僅在安全泄放量很大的鍋爐和壓力容器上使用。
脈沖安全閥的結構特點:
1、通過杠桿和重錘來平穩閥瓣的壓力,使閥門保證密封,移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。
2、密封面用鐵基鉻鎳不銹鋼堆焊而成,閥瓣經熱處理,提高了耐磨性和抗沖蝕性。
3、閥門上部帶有開啟和關閉的電磁鐵,機械和電器動作互不干擾。
脈沖安全閥的安裝說明
1、本閥門應與A49H-4型主安全閥配套使用。
2、安裝時應嚴格垂直,杠桿應保持水平,與導向叉兩側面間隙必須均勻。
3、安裝之前,應將管路沖洗干凈。
4、安全閥引出管與主安全閥的入口管之間應保持一定較長的距離,電接點壓力表和主安全閥入口管之間的距離,不得小于5倍主安全閥入口管徑,以免主安全閥動作時,因排汽影響電接點壓力表和脈沖安全閥工作的正確性。
安全閥是啟閉件受外力作用下處于常閉狀態,當設備或管道內的介質壓力升高超過規定值時,通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值的特殊閥門。安全閥屬于自動閥類,主要用于鍋爐、壓力容器和管道上,控制壓力不超過規定值,對人身安全和設備運行起重要保護作用。注安全閥必須經過壓力試驗才能使用。
