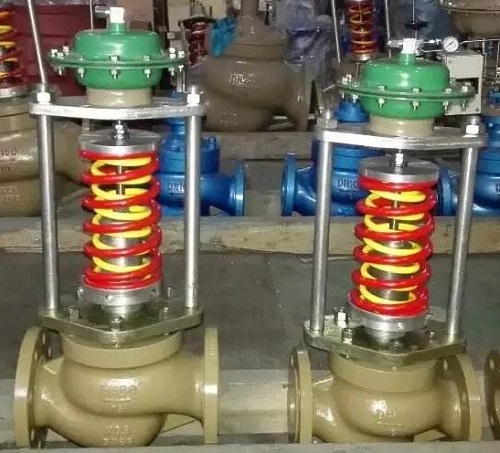

自力式蒸汽調節閥就是以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。
自力式蒸汽調節閥故障及原因
(一)調節閥不動作。故障現象及原因如下:
1.無信號、無氣源。①氣源未開,②由于氣源含水在冬季結冰,導致風管堵塞或過濾器、減壓閥堵塞失靈,③壓縮機故障;④氣源總管泄漏。
2.有氣源,無信號。①調節器故障,②信號管泄漏;③定位器波紋管漏氣;④調節網膜片損壞。
3.定位器無氣源。①過濾器堵塞;②減壓閥故障I③管道泄漏或堵塞。
4.定位器有氣源,無輸出。定位器的節流孔堵塞。
5.有信號、無動作。①閥芯脫落,②閥芯與社會或與閥座卡死;③閥桿彎曲或折斷;④閥座閥芯凍結或焦塊污物;⑤執行機構彈簧因長期不用而銹死。
(二)調節閥的動作不穩定。故障現象和原因如下:
1.氣源壓力不穩定。①壓縮機容量太小;②減壓閥故障。
2.信號壓力不穩定。①控制系統的時間常數(T=RC)不適當;②調節器輸出不穩定。
3.氣源壓力穩定,信號壓力也穩定,但調節閥的動作仍不穩定。①定位器中放大器的球閥受臟物磨損關不嚴,耗氣量特別增大時會產生輸出震蕩;②定位器中放大器的噴咀擋板不平行,擋板蓋不住噴咀;③輸出管、線漏氣;④執行機構剛性太小;⑤閥桿運動中摩擦阻力大,與相接觸部位有阻滯現象。
調節閥的閥體類型選擇調節閥的閥體種類很多,常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等。在具體選擇時,可做如下考慮
(1) 閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。
(2) 耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時,閥的內部材料要堅硬。
(3) 耐腐蝕性由于介質具有腐蝕性,盡量選擇結構簡單閥門。
(4) 介質的溫度、壓力當介質的溫度、壓力高且變化大時,應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。
(5) 防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中,閃蒸和空化會形成振動和噪聲,縮短閥門的使用壽命,因此在選擇閥門時應防止閥門產生閃蒸和空化。
調節閥執行機構的選擇為了使調節閥正常工作,配用的執行機構要能產生足夠的輸出力來保證高度密封和閥門的開啟。
