ZMHN自力式壓力調節閥總有閥后、閥前控制兩種,閥前壓力P1經過閥芯、閥座的節流后,變?yōu)殚y后壓力P2。P2經過管線輸入上膜室內作用在頂盤上,產生的作用力與彈簧的反作用力相平衡,決定了閥芯、閥座的相對位置,控制閥后壓力。當P2增加時,P2作用在頂盤上的作用力也隨之增加。此時,頂盤上的作用力大于彈簧的反作用力,使閥芯關向閥座的位置。這時,閥芯與閥座之間的流通面積減少,流阻變大,P2降低,直到頂盤上的作用力與彈簧反作用力相平衡為止,從而使P2降為設定值。同理,當P2降低時。作用方向與上述相反,這就是閥后壓力調節的工作原理。 關于自力式壓力調節閥的應用也非常的廣泛,突出方面在黏度較高的介質中的應用。

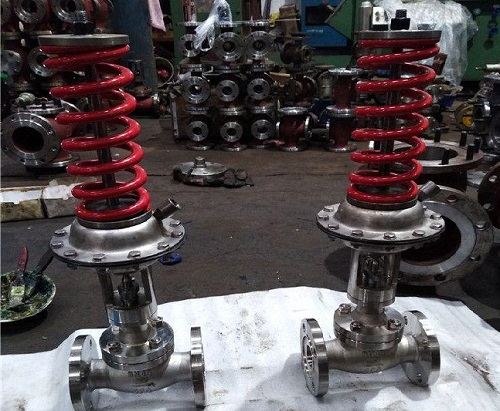

ZMHN自力式壓力調節閥原理及特點
自力式壓力調節閥在工業上廣泛應用,是一種無需外來資源,只需要被測自身壓力、溫度或者流量的變化,設定預先的值就能自動調節的一種控制裝置,這是一種節能型的儀表,具有控制執行等多功能的儀表控制系統。它的種類可分為自力式壓力(微壓)調節閥、自力式(壓差)流量調節閥、自力式溫度調節閥。適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。
城市供熱、供暖系統采用該產品,熱效率比以前提高30%~40%。節能效果。
