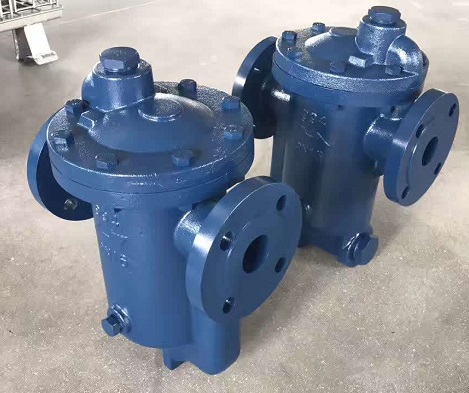

倒吊桶式疏水閥能排空氣,不怕水擊,抗污性能好。過冷度小,漏汽率小于3%,*大背壓率為75%,連接件比較多,靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門,工作壓差小于0.1MPA時,不適合選用。
倒吊桶疏水閥工作原理
倒吊桶疏水閥內部是一個倒吊桶為液位敏感件,吊桶開口向下,倒吊桶連接杠桿帶動閥心開閉閥門。當裝置剛啟動時,管道內的空氣和低溫凝結水進入疏水閥內,倒吊桶靠自身重量下墜,倒吊桶連接杠桿帶動閥心開啟閥門,空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內,倒吊桶的蒸汽產生向上浮力,倒吊桶上升連接杠桿帶動閥心關閉閥門。
倒吊桶上開有一小孔,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力,靠自身重量向下沉,倒吊桶連接杠桿帶動閥心開啟閥門,循環工作,間斷排水。
