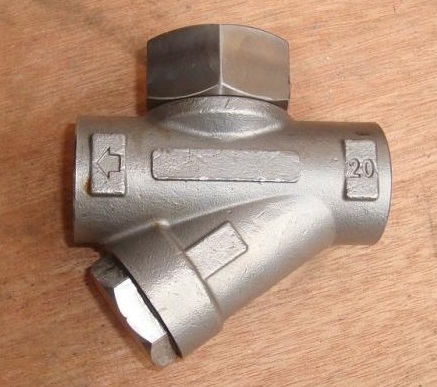

熱動力式疏水閥根據相變原理,靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽,所以蒸汽浪費比較大。結構簡單、耐水擊、背為50%,有噪音,閥片工作頻繁,使用壽命短。
熱動力式疏水閥的工作原理
熱動力型疏水閥有熱動力式(圓盤式)、脈沖式、孔板式。本類閥門在管道中一般應當水平安裝。動力式疏水閥內有一個活動閥片,既是敏感件又是動作執(zhí)行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。漏汽率3%,過冷度為8℃-15℃。當裝置啟動時,管道出現(xiàn)冷卻凝結水,凝結水靠工作壓力推開閥片,迅速排放。
當凝結水排放完畢,蒸汽隨后排放,因蒸汽比凝結水的體積和流速大,使閥片上下產生壓差,閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時,閥片受到兩面壓力,閥片下面的受力面積小于上面的受力面積,因疏水閥汽室里面的壓力來源于蒸汽壓力,所以閥片上面受力大于下面,閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水,汽室里面的壓力消失。凝結水靠工作壓力推開閥片,凝結水又繼續(xù)排放,循環(huán)工作,間斷排水。
