鑄鋼閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52′ 。楔式閘閥的閘板可以做成一個整 體,叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
很多人會覺得碳鋼閘閥和鑄鋼閘閥是2種材質的閥門,下面來分析一下:
1.鑄鋼止回閥和碳鋼止回閥是屬于同一種材質的止回閥,都是WCB A216碳素鋼材質。
2.鑄鋼止回閥,因?yàn)閃CB材質的閥體,毛坯都是鑄造的,故名思意,就叫鑄鋼止回閥。
3.碳鋼止回閥,因?yàn)閃CB材質的主體材質是碳素鋼,所以取名叫碳鋼止回閥。
鑄鋼閘閥的適用介質:
1、碳鋼閘閥材料代號”C”:水、油、蒸汽(溫度≤425℃)
2、304不銹鋼閘閥材料代號”P”:硝酸類(溫度≤200℃)
3、316不銹鋼閘閥材料代號”R”:醋酸類(溫度≤200℃)
4、WC6、WC9鉻鉬鋼閘閥材料代號”I”:水、油、蒸汽(溫度≤595℃)
鑄鋼閘閥的安裝使用
1.安裝前須檢查閥門腔內和密封面等部位,不允許有污物或砂粒附著;
2.各連接部位螺栓,要求均勻擰緊;
3.檢查填料部位要求壓緊,既保證填料的密封性,也要保證閘板開啟靈活;
4.用戶在安裝閥門前,必須校對閥門型號,連接尺寸及注意介質流向,保證與閥門要求一致性;
5.用戶在安裝閥門時,必須預留閥門驅動的必要空間;
6.驅動裝置的接線須按線路圖進行;
7.閘閥必須定期保養,不得隨意碰撞及擠壓,以免影響密封。
鑄鋼閘閥的安裝注意事項
1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
2)、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行GB標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格。
密封原理:
閘閥的密封原理分為,自動密封和強制密封。鑄鋼閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自動密封。閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性,這是強制密封。國內高壓閘閥用到自動密封,低壓閘閥均采用強制密封原理。

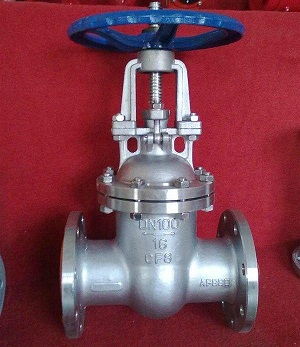

注:高壓閘閥的自密封結構與上面所講的閘板自動密封原理是兩回事,自密封結構是指閘閥中部與閥蓋位置的連接結構為自密封結構,區別于低壓中壓閘閥中部的強制密封法蘭連接。下圖的閘閥中部就是強制密封的法蘭連接結構,是用螺栓將閥體與閥蓋壓緊連接,而自密封結構的閘閥中部是沒有螺栓的。PN160壓力以下是法蘭連接強制密封;PN160壓力以上才用到自密封結構閘閥。
