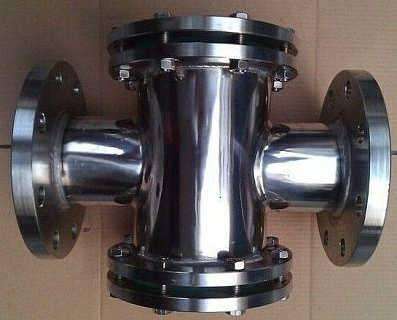

管道視鏡是工業管道裝置上的主要附件之一，通過它能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用于石油、化工、化纖、制藥等生產管路中。

管道視鏡的安裝:

1.安裝位置的選擇.管道視鏡是安裝在管道中的某一個點上.用來讓員工觀察的,那么位置的選擇就非常重要.*先就是位置,如果安裝在一個非常偏的位置,每一次觀察都要轉半天,就可能影響員工的積*性與時效性.

2.高度的選擇.管道視鏡是用來觀察的,主要還是人工觀察為主(少數的是安裝監控設備代替).所以管道視鏡安裝的高度以人員方便的觀察為準.太高,每一次都必須借住登高工具,就非常的不方便;而太低的位置,又可能觀察不清.

3.光線充足.既然是觀察,那么光線是至關重要的一個條件,在黑燈瞎火的位置上是根本看不清楚的.所以管道視鏡必須安裝在光線充足的管道位置上,或者專門配有照明裝置.

4.管道視鏡鏡片的安裝.視鏡鏡片安裝，確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損壞并且不粘油脂。在緊固螺釘前確保視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘.

5.法蘭或螺紋連接的管道視鏡裝置在工作前要確保密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確保管道與管道視鏡之間的密封墊安裝正確，連接法蘭沒有損壞，并調整好連接螺釘。不僅要確保與視鏡鏡片連接的配件密封良好，還要確保視鏡與管道之間密封均良好。并確保管道內的壓力不超過額定壓力.

6.安裝后不能對管道視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。

管道視鏡的特性

管道視鏡具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。參照《化工管道手冊》和NB/T 47017-2011《壓力容器視鏡》等有關資料設計制造，也可按設計制造。接管法蘭一般按HG0594-97標準執行。

用途：

視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

結構：

視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。

使用方法

⑴清潔處理。在使用前可以用適量酒精棉在其表面輕微擦拭，注意：不要用含有酸性的液體進行清潔，以免腐蝕玻璃外表面。

⑵要正確選擇墊片。環境工作溫度在280度以內的場合，用石棉墊或四氟墊即可，當環境工作溫度超出500℃時，建議選擇石墨墊片。注意：玻璃越厚，所以選擇的墊片厚度也要跟著相應增加。

⑶用力均勻。安裝時不可用力過猛、過大，建議均勻用力按對角線方式鎖緊螺絲。

⑷定期檢查。視鏡玻璃在安裝完畢后，還必須做好定期檢查工作，特別是在含有酸、堿的液體環境中，更是要做好定期檢查玻璃表面受腐蝕程度，以確保一線操作人員的安全。

管道視鏡的維護保養

1、視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵;

2、視鏡的視窗玻璃屬于宜損件，安裝視鏡時要小心輕放;

3、與金屬之間應有墊片，以便密封、防震。
