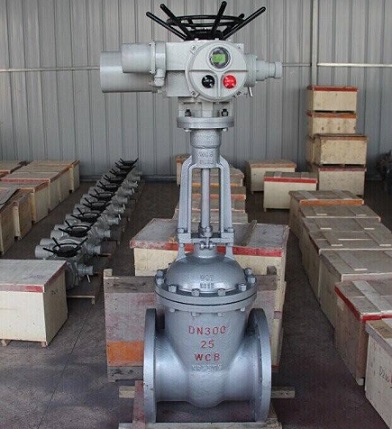

電動閘閥原理(關于電動閘閥原理詳細說明)

發布時間:2023-03-15 訪問量:311 來源:本站

電動閘閥介質多為堿性泥漿和顆粒狀物質,氧化鋁工業在生產過程中。結疤現象*為嚴重,且介質對電動閥電動閘閥門體腔及內件的沖蝕現象也很嚴重。因此,氧化鋁工業用閥要求其抗結疤耐結疤;抗沖蝕耐沖蝕電動閥門開關動作速度可以調整,電動閥門動作力距比電動閥門大。結構簡單,易維護,動作過程中因氣體本身的緩沖特性,不易因卡住而損壞,但必須有氣動球閥氣源,且其控制系統也比電動閥門復雜。

電動閥門開關動作速度可以調整,電動閥門動作力距比電動閥門大。結構簡單,易維護,動作過程中因氣體本身的緩沖特性,不易因卡住而損壞,但必須有氣動球閥氣源,且其控制系統也比電動閥門復雜。

什么是電動閥:

電動閥簡單地說就是用電動執行器控制閥門,一。從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。

一種為角行程電動閥:由角行程的電動執行器配合角行程的閥使用,電動閥分兩種。實現閥門90度以內旋控制管道流體通斷;另一種為直行程電動閥:由直行程的電動執行器配合直行程的閥使用,實現閥板上下動作控制管道流體通斷。通常在自動化程度較高的設備上配套使用。

電動閘閥的操作原理:

關于電動閘閥原理詳細說明

電動閥通常由電動執行機構和閥門連接起來,二。經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門,實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的從而改變閥體的通斷,電磁閥是電動閥的一個種類;利用電磁線圈產生的磁場來拉動閥芯。線圈斷電,閥芯就依靠彈簧的壓力退回。

電動閥的用途:電動閥:用于液體、氣體和風系統管道介質流量的模擬量調節,三。AI控制。大型閥門和風系統的控制中也可以用電動閥做兩位開關控制。以由DO或AO控制,電動閥:可以有AI反饋信號。比較見于大管道和風閥等。

電動閘閥是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。動作力距比電動閥門大,電動閘閥開關動作速度可以調整,結構簡單,易維護,動作過程中因氣體本身的緩沖特性,不易因卡住而損壞,但必須有氣源,且其控制系統也比電動閥門復雜。 電動閘閥響應靈敏,安全可靠,很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。電動的就是要電,并能控制其流量的裝置。

電動閘閥的結構特點

①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構,值得信賴!使用安全可靠。

②閥瓣采用雙閘板中間帶萬向頂結構,能自動調整閥瓣與閥座密封面吻合度,保證閥門的密封。同時此結構維修方便,節約費用,閥瓣互換性較好。

③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成,密封面硬度高,耐磨擦,抗擦傷,使用壽命長。

④閥桿用滲氮鋼制成,表面氮化處理,硬度高,抗擦傷,耐腐蝕,使用壽命長。

⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外,還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。

⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。

⑦閥門可安裝在管道的任何位置,同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

⑧初次安裝和調試時,必須手動把閥門開到約一半的位置,以免電機相序接反導致閥門或電裝損壞。

電動閘閥的原理:

電動閥通常由電動執行機構和閥門連接起來,經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門,實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。電磁閥是電動閥的一個種類;是利用電磁線圈產生的磁場來拉動閥芯,從而改變閥體的通斷,線圈斷電,閥芯就依靠彈簧的壓力退回。

電動閘閥的用途:

用于液體、氣體和風系統管道介質流量的模擬量調節,是AI控制。在大型閥門和風系統的控制中也可以用電動閥做兩位開關控制??梢杂蠥I反饋信號,可以由DO或AO控制,比較見于大管道和風閥等。

開關形式:

電動閥的驅動一般是用電機,開或關動作完成需要一定的時間模擬量的,可以做調節。

電動閘閥的使用安裝注意事項

閘閥可安裝在水平管路或垂直管路上,單雙閘板閘閥應安裝在水平管路上,且手輪應位于閥門上方,不允許朝下安裝。閘閥介質流動方向不受限制。

閘閥通常采用法蘭連接,特殊場合也有用焊接連接的。

對于大口徑及高壓的閘閥,啟閉力矩較大。為了減小啟閉力矩,可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部,它的進出口與主閘閥的兩側練練連接,并聯聯通。主閘閥開啟前應先開通旁通閥,進入閥后,使主閘閥閘板前后的壓力差減小,從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。

閘閥是截斷閥,密封性能不及截止閥。閘閥主要“職責”是“斷流”,以及以*小的阻力:“續流”。它不宜用作調節介質的流量和壓力,如長期用于調節,密封面易被介質沖刷磨損,影響密封性能。

閘閥的介質溫度、壓力,對使用的可靠性應引起注意。在高溫、高壓時,由于溫度的變化可能使閘板鍥死,同時因各處介質溫度不均勻,易產生不密封現象。鍥式但閘板閥尤為明顯。

電動閘閥的常見故障分析

各類閥門共性常見故障見①章,閘閥常見特殊性故障分析如表:

故障 制造質量的原因 用戶方面的原因 相應用戶須知

開不啟

1、T型槽斷裂(鑄件或加工不合格,已超過上死點,仍大力開扭操作)

2、閘板卡死

3、內螺桿螺母被腐蝕失效

4、關閉后閥桿受熱頂死

5、開啟不準超過上死點

6、關閉力適當,不準用長杠桿

7、按介質正確選型

8、操作應用相應的卸載規定,以防受熱頂死

關不緊

1、 閥桿的頂心懸空

2、 密封面掉線

3、 導軌斜、曲

4、 閘板裝反

5、 鍥式雙閘板脫落

6、 閥桿與閘板脫落

7、 密封面被擦傷

8、正確選用鍥式雙閘板閘閥。

9、正確選用閘閥

10、操作力應適當

11、正確選型(含硬粒介質不宜選用閘閥),關閉中,反復留細縫,沖走異物
