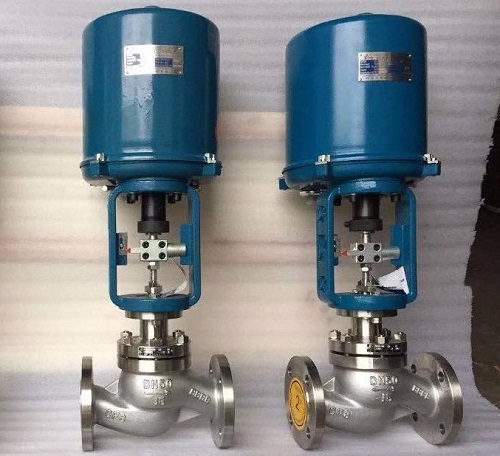

精小型調節閥亦稱自力式平衡閥、流量控制閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置，調節閥結構組成調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。

氣動薄膜精小型調節閥作用

管網中應用流量調節閥可直接根據設計來閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙?，有效的解決管網的水力失調。流量調節閥主要應用于：集中供熱(冷)等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，本類閥門在管道中一般應當水平安裝。

氣動薄膜精小型調節閥原理

閥門的流通能力僅僅取決于閥本身的結構。在計算所需的閥門流通能力時，應注意介質不同或流動條件不同時， 閥內流動 狀態會有很大的差異。

在小流量情況下，尤其是粘性流體和低壓下工作時，流體的主約束往往是層流或?qū)恿骱屯牧鞯幕旌蠎B(tài)。層流時，經過閥門的介質流量和閥前后壓差呈線性關系。而在層流和湍流混合態下，隨著雷諾數的增加，即使壓差不變，流經閥門的介質量也會增加。在完全湍流時，流量才不隨雷諾數變化而變化。盡管如此，選擇小流量調節閥，仍然用傳統的方法和計算公式進行。但是其計算值和實際值偏離很大，據資料介紹在 Cv =O.01以下時，它只是作為一個容量指標，具有參考意義而已。實際流通能力應根據經驗確定。 隨著流通能力減小，閥門的可調比將下降。但*少也能保證10:l到15:1之間，如果可調比再小，就難以進行流量的調節。

閥門在串聯使用時，隨著開度變化 ，閥前后壓差也有變化，因此使閥門的工作特性曲線偏離理想特性。如果管路阻力大，直線性會變成快開特性 ，而喪失調節能力。等百分比特性將變成直線特性。小流量情況下，由于很少有管路阻力，上述特性畸變就不大了，對等百分比特性，實際上也就沒有必要。從制造的角度來說， Cv =O.05以下時，也不可能再產生等百分比的側面形狀。因此，對小流量 閥主要 的問題是如何將流量控制在所需要的范圍之內。

從經濟效果出發，使用者希望一個閥門可同時用于截流和調節，現在也是可以做到的。但對于調節閥來說，主要是實現對流量的控制，關閉是次要的。認為小流量閥本身流量很小，在關閉時很容易實現截流，是錯誤的。國外對小流量調節閥泄漏量一般也做了規定。當Cv 值為10 一 ，該閥門的泄漏量規定為：在3 .5 公斤/厘米。氣壓下，泄漏量為*大流量的1 % 以下。

高壓差對閥芯、閥座的要求

對于高壓小流量調節閥，還必須考慮由主于高壓和高壓差帶來的一系列問題。如執行機構必須具有足夠的輸出力，以克服介質的不平衡力，閥門零件強度問題，高壓密封問題，而 *關鍵的是閥芯、閥座的材質和加工問題。

高壓調節閥閥芯、閥座損壞原因很復雜，這里面的理論不盡相同，但普遍引起重視的是高速液(氣)流相對閥芯、閥座運動引起的沖刷現象(亦 稱速度 效應)和液體介質在高壓差下的氣蝕現象 。前者損壞形式是與流線有一定關系的沖刷痕跡，后者則是海綿狀孔洞。

在有氣蝕產生的場合下，如果閥芯，閥座材質選用不當，少則兒天，多則幾個月，閥門就將報廢。
