提升調節閥適應于鍋爐給水管道上調節給水流量,適用水溫≤350℃,流量特性為直線性,配用氣動薄膜執行機構,常規T647Y100–DN50.100等。

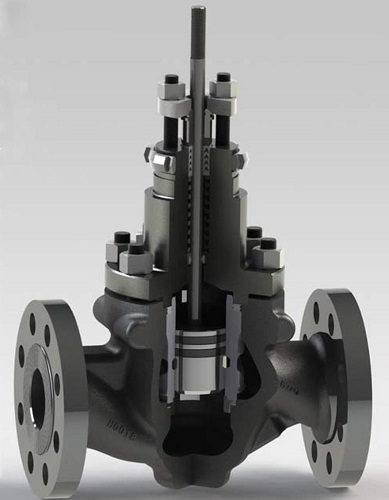

提升式調節閥的結構特點
1、閥門主要由閥體、閥座、閥瓣、閥桿及閥蓋等組,閥體呈Z型布置。
2、當氣動薄膜執行機構為正作用式時,該閥為氣閉式;反之,當氣動薄膜執行機構為反作用式時,該閥為氣開式。
3、給水流量是靠閥瓣在閥座中作垂直移動,改變流通面積來進行調節。
提升式調節閥的適用范圍
提升式調節閥用于噴水減溫管道上作調節流量用,也可用于介質為水的其它設備的流量調節,適用介質︰ 水
調節閥又名控制閥,在工業自動化過程控制領域中,通過接受調節控制單元輸出的控制信號,借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的*終控制元件。一般由執行機構和閥門組成。如果按行程特點,調節閥可分為直行程和角行程;按其所配執行機構使用的動力,可以分為氣動調節閥、電動調節閥、液動調節閥三種;按其功能和特性分為線性特性,等百分比特性及拋物線特性三種。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。英文名:control valve,位號通常FV開頭。調節閥常用分類:氣動調節閥,電動調節閥,液動調節閥,自力式調節閥。
