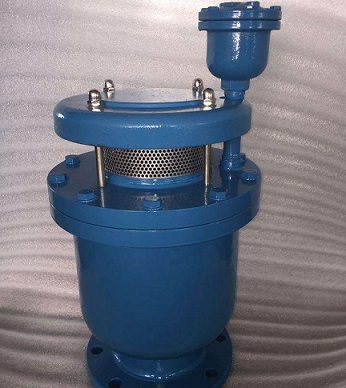

QSP全壓高速排氣閥作用原理:
QSP高速排氣閥與全壓高速排氣閥是由下閥體,中閥體,浮筒,浮筒桿,閥芯,蓋板,活塞桿,膜片及閥蓋等組成的全壓高速排氣閥,其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動,并由此實現通過浮筒升降控制閥芯的升降啟閉,即當浮筒下降(閥體里充滿氣體)時,閥芯上升,打開小閥口,并關閉小排氣帽上的排氣口,使氣體通過導管進入液壓罐內,當浮筒在浮力作用下上升時候,閥芯下降,關閉小閥口,同時打開排氣帽上的排氣口,使液壓罐通過導管,直通大氣泄壓,且當浮筒下降,液壓缸內充滿氣體時,閥門上的大排氣口自動關閉。當水泵停止,管內水流空時或遇到管內產生負壓時,吸入空氣,確保管線安全。
QSP全壓高速排氣閥的制造標準:
設計與制造標準:CJ217-2005 GB17219-92
試驗和檢驗標主要安全性能標準準:GB13927-92
壓力溫度等級標準:GB19131-92
