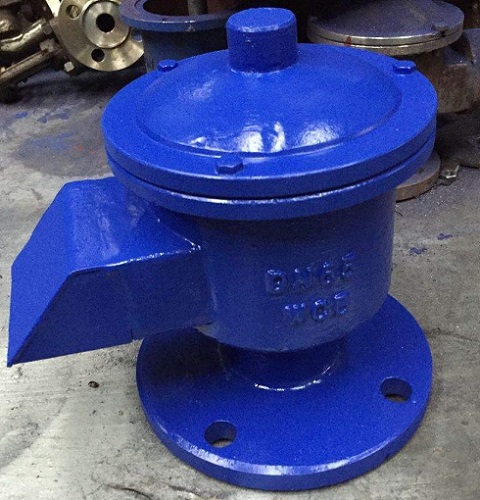

LFH-I美標呼吸閥安裝在儲罐頂部,是解決罐內正壓,負壓的氣體,使罐內的液體進出沒有受到阻礙,當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內必須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏,使罐內的液體質量得到了有利的保障。
LFH-I美標呼吸閥工作原理
LFH-I美標呼吸閥當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時,呼吸閥不工作,保持油罐的密閉性;
LFH-I美標呼吸閥當往罐內補充介質,使罐內上部氣體空間的壓力升高,達到呼吸閥的操作正壓時,壓力閥被頂開,氣體從呼吸閥呼出口逸出,使罐內壓力不在繼續(xù)增高;罐外的大氣將頂開呼吸閥的負壓閥盤。
美標呼吸閥呼吸排放計算
固定頂罐的呼吸排放可用下式估算其污染物的排放量:
LB=0.191×M(P/(100910-P))^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC
式中:LB-固定頂罐的呼吸排放量(Kg/a);
M-儲罐內蒸氣的分子量;
P-在大量液體狀態(tài)下,真實的蒸氣壓力(Pa);
D-罐的直徑(m);
H-平均蒸氣空間高度(m);
△T-一天之內的平均溫度差(℃);
FP-涂層因子(無量綱),根據油漆狀況取值在1~1.5之間;
C-用于小直徑罐的調節(jié)因子(無量綱);直徑在0~9m之間的罐體,C=1-0.0123(D-9)^2 ; 罐徑大于9m的C=1;
KC-產品因子(石油原油KC取0.65,其他的有機液體取1.0)
美標呼吸閥工作排放計算
工作排放是由于人為的裝料與卸料而產生的損失。因裝料的結果,罐內壓力超過釋放壓力時,蒸氣從罐內壓出;而卸料損失發(fā)生于液面排出,空氣被抽入罐體內,因空氣變成有機蒸氣飽和的氣體而膨脹,因而超過蒸氣空間容納的能力。
美標呼吸閥可由下式估算固定頂罐的工作排放:
LW=4.188×10^-7×M×P×KN×KC
式中:LW-固定頂罐的工作損失(Kg/m3投入量)
KN-周轉因子(無量綱),取值按年周轉次數(K)確定。周轉次數=年投入量/罐容量
K<=36,KN=1
36
K>220,KN=0.26
