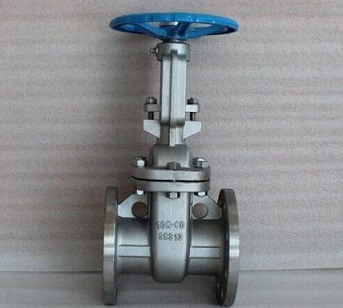

不銹鋼閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52′ 。楔式閘閥的閘板可以做成一個整 體,叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。不銹鋼材質分為304不銹鋼,316不銹鋼,321不銹鋼。表示方法為:Z41H-16P。
1、看閥門的通用標準,如閥門規格類別,主要有閥門公稱通徑,公稱壓力,溫度要求這幾個參數;
2、不銹鋼閘閥閥門材質的選擇。依據工況情況選擇適合自己的材質,如鑄鐵、鑄鋼、碳鋼、不銹鋼、陶瓷等。如預算不足,可選擇鑄鐵閥門,如果預算充足,建議選擇不銹鋼閘閥。因為不銹鋼閘閥的壽命可以達到普通金屬閥門的10倍,很不錯
3、閥門的操作機構;主要有手動、電動、氣動、手液動、電液動等,這個也要根據您的具體需求和預算來選擇。手動的話價格比較低,電動不銹鋼閘閥使用起來比較方便,可以實現自動化操作。
4、看是否做了閥門的性能測試,閥門出廠前都要經過壓力測試;
5、看不銹鋼閘閥的內外防腐是否符合要求;
6、和不銹鋼閘閥的包裝運輸方式,閥門運輸時兩側應該設輕質堵板固封,大口徑閥門同時要有簡易木條框架固位包裝,以免運輸過程中碰損,中、小口徑閥門可以以草繩捆扎,并以集裝箱方式運輸。奇高閘閥不錯,品質和價格成正比,很受歡迎
不銹鋼閘閥的工作原理
不銹鋼閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏?。密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
不銹鋼閘閥的特點
1、選材考究,符合國內外相關標準,材料的全面質量高。
2、符合國內外先進標準的要求,密封可靠、性能優良、造型美觀。
3、密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手動,啟閉輕松自如。
不銹鋼閘閥的執行標準:
設計與制造:GB12234
結構長度:GB12221
法蘭尺寸:GB9113 JB79
壓力和溫度:GB9131
試驗和檢驗:GB/T13927 HB/T9092
不銹鋼閘閥的安裝與維護:
1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。
4、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
5、如果閥門經常開關使用 , 每月至少潤滑一次。
