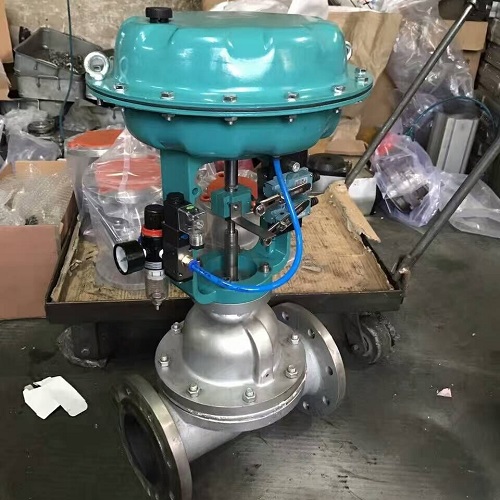

ZXT/ZST/氣動薄膜、活塞隔膜調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向,三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用,常用于熱交換器的兩相調節,也可用于簡單的配比調節。
氣動薄膜、活塞隔膜調節閥用途
由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑,故氣動薄膜隔膜閥具有陰力小,流量大、無外漏和方便可靠、防火防爆的優點,廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
ZXT/ZST/氣動薄膜、活塞隔膜調節閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔,隔膜下壓,關閉閥門通道,當控制腔壓力排向大氣或下游管道,隔膜上升,閥門通道被打開。閥門沒有閥桿、密封墊、定向座等,通道中運動的*部件就是隔膜,所以不存在銹蝕及抱死現象,具有更高的穩定性。多種結構形式及控制形式,可適用于多種的流體控制需要 。
調節閥用于調節介質的流量、壓力和液位。根據調節部位信號,自動控制閥門的開度,從而達到介質流量、壓力和液位的調節。調節閥分電動調節閥、氣動調節閥和液動調節閥等。
調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥通常分為直通單座式調節閥和直通雙座式調節閥兩種,后者具有流通能力大、不平衡辦小和操作穩定的特點,所以通常特別適用于大流量、高壓降和泄漏少的場合。
