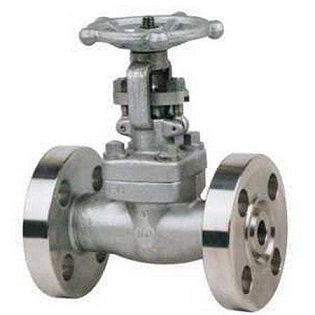

鍛鋼閘閥耐高壓的溫度高的話可以用它的像電廠可以用到這類閥門。而不銹鋼閘閥的不銹鋼是耐酸堿的鑄鋼跟不銹鋼還不一樣鑄鋼不能耐酸堿它只能用在普通的管道上。不銹鋼閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52′ 。楔式閘閥的閘板可以做成一個整 體,叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。不銹鋼材質分為304不銹鋼,316不銹鋼,321不銹鋼。表示方法為:Z41H-16P。
不銹鋼閘閥的工作原理
閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏?。密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
不銹鋼閘閥的特點
1、選材考究,符合國內外相關標準,材料的全面質量高。
2、符合國內外先進標準的要求,密封可靠、性能優良、造型美觀。
3、密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手動,啟閉輕松自如。
不銹鋼閘閥的執行標準:
設計與制造:GB12234
結構長度:GB12221
法蘭尺寸:GB9113 JB79
壓力和溫度:GB9131
試驗和檢驗:GB/T13927 HB/T9092
不銹鋼閘閥的安裝與維護:
1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。
4、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
5、如果閥門經常開關使用 , 每月至少潤滑一次。
鍛鋼閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。閘閥的閘板有兩個密封面, *常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 。閘閥驅動方式有:手動,氣動,電動,氣液聯動。閘閥按材質分:鑄鐵閘閥、球墨鑄鐵閘閥、不銹鋼閘閥、鍛鋼閘閥等。
閘板構造
按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘板式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。
1)平行式閘閥:密封面與垂直中心線平行,即兩個密封面互相平行的閘閥。在平行式閘閥中,以帶推力楔塊的結構*常為常見,既在兩閘板中間有雙面推力楔塊,這種閘閥適用于低壓中小口徑(DN40—300mm)閘閥。也有在兩閘板間帶有彈簧的,彈簧能產生予緊力,有利于閘板的密封。
2)楔式閘閥:密封面與垂直中心線成某種角度,即兩個密封面成楔形的閘閥。密封面的傾斜角度一般有2°52′,3°30′,5°, 8°, 10°等,角度的大小主要取決于介質溫度的高低。般工作溫度愈高,所取角度應愈大,以減小溫度變化時發生楔住的可能性。在楔式閘閥中,又有單閘板,雙閘板和彈性閘板之分。單閘板楔式閘閥,結構簡單,使用可靠,但對密封面角度的精度要求較高,加工和維修較困難,溫度變化時楔住的可能性很大。雙閘板楔式閘閥在水和蒸氣介質管路中使用較多。它的優點是:對密封面角度的精度要求較低,溫度變化不易引起楔住的現象,密封面磨損時,可以加墊片補償。但這種結構零件較多,在粘性介質中易粘結,影響密封。更主要是上、下?lián)醢彘L期使用易產生銹蝕,閘板容易脫落。彈性閘板楔式閘閥,它具有單閘板楔式閘閥結構簡單,使用可*的優點,又能產生微量的彈性變形彌補密封面角度加工過程中產生的偏差,改善工藝性,現已被大量采用。
閥桿構造
1) 明桿閘閥:閥桿螺母在閥蓋或支架上,開閉閘板時,用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利,開閉程度明顯,因此被廣泛采用。
2) 暗桿閘閥:閥桿螺母在閥體內,與介質直接接觸。開閉閘板時,用旋轉閥桿來實現。這種結構的優點是:閘閥的高度總保持不變,因此安裝空間小,適用于大口徑或?qū)Π惭b空間受限制的閘閥。此種結構要裝有開閉指示器,以指示開閉程度。這種結構的缺點是:閥桿螺紋不僅無法潤滑,而且直接接受介質侵蝕,容易損壞。
鍛鋼閘閥的安裝要點
1、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
2、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
3、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行GB標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閘板密封面無滲漏為合格。
鍛鋼閘閥的執行標準
設計規范:JB/T 7746、API602
結構長度:JB/T 7746、工廠規范
承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗:JB/T 9092、API598
壓力-溫度:GB/T 9131、ANSI B16.34
產品標識:GB/T 12220、MSS SP25
供貨規范:JB/T 7928
閘閥關閉時
密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?/p>
開啟閥門時
當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2-1圈,作為全開閥門的位置。因此, 閥門的全開位置,按閘板的位置(即行程〉來確定。
有的閘閥, 閥桿螺母設在閘板,手輪轉動帶動閥桿轉動, 而使閘板提升, 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
手動閘閥工作原理:
轉動手輪,通過手輪與閥桿的螺紋的進、退,提升或下降與閥桿連接的閥板,達到開啟和關閉的作用
閘閥具有以下優點:
流體阻力小。
開閉較省力。
介質流向不受限制,不擾流、不降低壓力。
形體簡單,結構長度短,制造工藝性好,適用范圍廣。
閘閥的缺點如下:
密封面之間易引起沖蝕和擦傷,維修比較困難。
外形尺寸較大,開啟需要一定的空間,開閉時間長。
結構較復雜。
鍛鋼閘閥的安裝與維護
手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
雙閘板閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部 )。
帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。
帶傳動機構的閘閥,按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。
