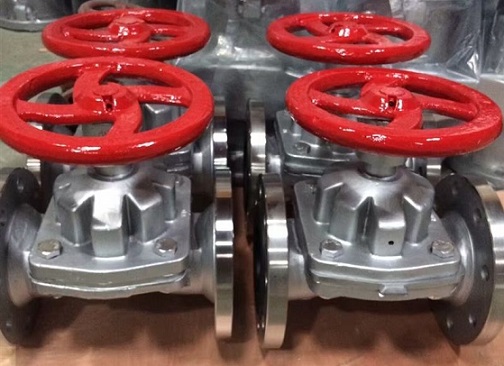

法蘭隔膜閥突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。
法蘭隔膜閥結構特點及性能參數
1、采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特性而定期更換。
2、受隔膜材料限制,隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用
隔膜閥是在1.3×10-5~2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。
法蘭隔膜閥性能參數
漏率:≤1.3×10-5Pa。L/S;
材料:304、316L;
工作介質:氣,水,油;
工作溫度:氟橡膠-30℃~+150℃;
