更新時間:2023-02-21 09:22:06
產品名稱: | J644X快開式排泥閥 | 產品型號: | J644X RFLT |
技術參數: | 快開式(如需特殊要求可來電咨詢) | 制造標準: | 國標GB、德國DIN、美國API、ANSI |
1、快開排泥閥型號

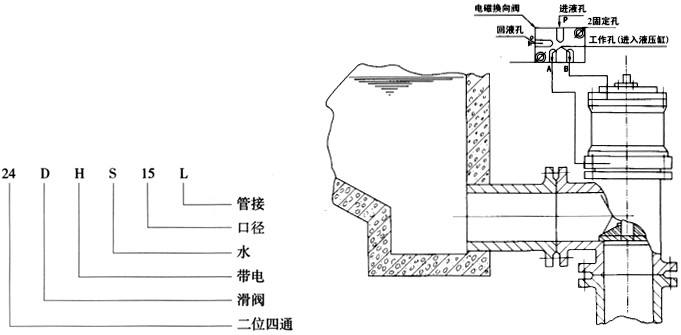

3、快開排泥閥安裝圖
快開排泥閥型號有以下幾款:SD44X手動快開排泥閥,JM744X膜片式快開排泥閥,J644X,J744X活塞式快開排泥閥,J644X快開式排泥閥,J744X快開式排泥閥,J644X氣動角式快開排泥閥,J744X液動快開排泥閥,SD44X快開式排泥閥等。
J644X快開式排泥閥是以液壓源或氣動源為執行機構的角形截斷閥。通常安裝在沉淀池底部的外壁上,以去除沉淀在池底的泥沙和污垢。
J644X快開式排泥閥通常安裝在沉淀池底部的外壁上,以消除沉淀在池底的沉淀物和污垢。膜式快速排泥閥由尼龍強化橡膠隔膜分為兩個腔室,連接液壓或氣動源,由電動或手動兩位四通換向閥控制,實現快速排泥。
1、快開式排泥閥必須垂直安裝在水平管道上。
2、安裝閥門前,清洗管道。
閥門開啟過程:
1、逆時針旋轉手輪閥桿驅動閥芯逐漸向上移動,密封面脫落,閥芯上的導流座逐漸從閥座內孔移出,形成窄縫隙。介質通過閥座上的對稱節流孔進入閥座,少量介質可通過窄縫流出,逐漸降低系統壓力。
2、繼續逆時針轉動手輪,閥芯向上移動,導流座上的節流孔從閥座內腔移出,更多介質通過導流座和閥套節流后順利排出。
3、繼續逆時針旋轉手輪,閥芯向上移動至全開位置。此時,介質壓力大大降低,大量雜質可直接從閥套節流孔排出,在倒置的密封座上形成渦流,不斷清潔密封面,防止雜質粘附在密封面上。
閥門關閉過程:
4、順時針旋轉閥門,閥桿驅動閥芯向下移動。此時污水已經結束,系統壓力較低,閥套上的節流孔面積逐漸減小,導套靠近閥座,改變介質流向。節流后,介質以一定速度通過閥芯和閥門作為密封面,逐步加強密封面的清潔。
5、繼續轉動手輪,閥芯上的導流座進入閥座內孔,形成窄縫節流。由于污水排放接近尾聲,介質中雜質較少。導套與閥座之間的窄縫防止殘留的小雜質流入密封面。介質通過窄縫快速流出,徹底清潔密封面,保證密封副接觸時零泄漏。
電話:13506660371
郵箱:709770958
地址:浙江省溫州市溫州灣新區金海三道311號丁山墾區C區12號第二層西首
網址:http://zenlian.cn
本文中的文字、數據、圖片僅供參考。需要了解更多J644X快開式排泥閥的使用性能、外形結構、安裝尺寸參數、價格,索取J644X快開式排泥閥說明書及產品選型樣本,請聯系我們
