水流指示器屬視鏡類儀表閥門其適用于石油、化工、化纖、醫藥、食品、電廠、泵等工業生產管路中,通過視窗能隨時觀察液體、氣體、蒸汽等介質的渾濁度且計量介質流動速度反應情況,是保障正常生產保證產品質量不可缺少的管道附件之一。其連接方式包括螺紋式;法蘭式;焊接式。水流指示器也可用于自動噴水滅火系統,它可以安裝在主供水管或橫桿水管上,給出某一分區域小區域水流動的電信號,此電信號可送到電控箱,但通常不用作啟動消防水泵的控制開關。

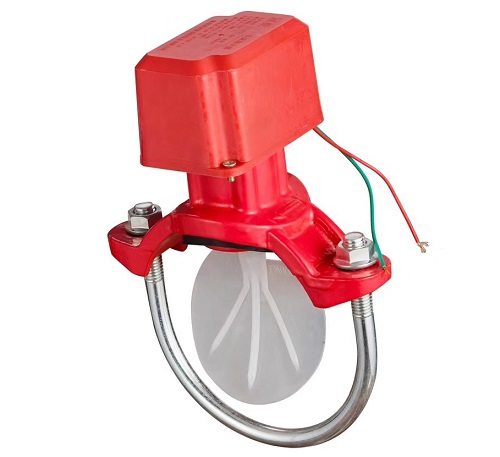

ZSJZ型消防水流指示器的施工及安裝要點
1)一般安裝在每層的水平分支干管或某區域的分支干管上。
2)應水平立裝,傾斜度不宜過大,保證葉片活動靈敏,指示器前后應保持有5倍安裝管徑長度的直管段,安裝時注意水流方向與指示器的箭頭一致。
3)信號閥應安裝在指示器前的管道上,與指示器的距離不宜小于300mm。
4)指示器適用于直徑為50~150mm的管道上安裝。
ZSJZ型消防水流指示器的維護及保養
1、葉輪視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備,其視窗玻璃應保持干凈無灰塵。
2、葉輪視鏡的視窗玻璃屬宜損件,安裝視鏡時要小心輕放。
3、視鏡玻璃耐溫耐壓有一定的局限,具體根據實際情況而定。
以下提供GB標準玻璃制造工藝物理實驗參數:
耐溫: 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃
耐壓: 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP
4、允許急變溫度<60℃,玻璃因溫差過大造成破裂。
玻璃檢測標準:參照《化工管道手冊》和HGJ501-502-86 《壓力窗口視鏡》設計制造和驗收。
《自動噴水滅火系統 第7部分:指示器》GB 5135.7-2003
